CASALS HJBM

CASALS HJBM
CASALS HJBM

CASALS HJBM
Duvar Tipi Aksiyel Fanlar

Cam elyafı takviyeli plastik rotorlu duvara monte aksiyal fanlar.

Üretim Özellikleri:

  • Galvanizli çelik sacdan kare levha olarak üretilmiştir.
  • Cam elyafı ile güçlendirilmiş değişken hatve açılı poliamid kanatlara sahiptir.
  • ROHS 2002/95 / EC Direktifine (Elektrikli ve Elektronik Ekipmanlarda Belirli Tehlikeli Maddelerin Kullanımının Kısıtlanması) göre motor desteği ve koruma muhafazası ile birlikte verilir.
  • IP-55 korumalı (kablo kutusu IP-65) ve Sınıf F izolasyonlu standart asenkron sincap kafesli motorludur.
  • Standart voltajlarla üretilmiştir:
    • Tek fazlı motorlarda 230V 50Hz
    • Üç fazlı motorlarda 230 / 400V 50Hz.

Uygulamalar:

  • Binalarda ve endüstrilerde hava yenileme için kullanılır.
  • Maksimum çalışma sıcaklığı: tek faz 50ºC, üç faz 60ºC.

İsteğe bağlı:

  • B formu pervane (pervaneden motora hava akışı).
  • %100 ters çevrilebilir çark.
  • Alüminyum çark.
  • 60Hz fanlar ve özel voltajlar.

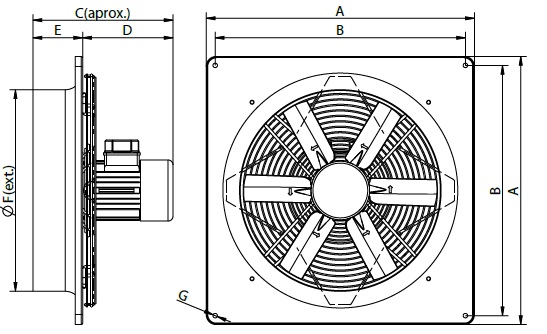

HJBM ÖLÇÜLER (mm)

MODEL A B C aprox D E Ø F ext Ø G
HJBM 35 M2 0,55kW 460 392 297,5 211,5 86 366 9
HJBM 35 M4 0,12kW 460 392 269,8 183,8 86 366 9
HJBM 35 T2 0,55kW 460 392 297,5 211,5 86 366 9
HJBM 35 T4 0,12kW 460 392 269,8 183,8 86 366 9
HJBM 40 M4 0,18kW 540 504 284,3 184,3 100 406 11
HJBM 40 M6 0,09kW 540 504 284,3 184,3 100 406 11
HJBM 40 T4 0,18kW 540 504 284,3 184,3 100 406 11
HJBM 40 T6 0,09kW 540 504 284,3 184,3 100 406 11
HJBM 45 M4 0,37kW 576 521,5 310 210 100 455 11
HJBM 45 T4 0,37kW 576 521,5 310 210 100 455 11
HJBM 50 M4 0,55kW 655 599,4 339,5 219,5 120 508 11
HJBM 50 M6 0,18kW 655 599,4 323,6 203,5 120 508 11
HJBM 50 T4 0,55kW 655 599,4 339,5 219,5 120 508 11
HJBM 50 T6 0,18kW 655 599,4 323,6 203,5 120 508 11
HJBM 56 M4 0,75kW 725 650 339,5 219,5 120 560 11
HJBM 56 M6 0,25kW 725 650 323,5 203,5 120 560 11
HJBM 56 T4 0,75kW 725 650 339,5 219,5 120 560 11
HJBM 56 T6 0,25kW 725 650 323,5 203,5 120 560 11
