CASALS BOX HBF F400

KANAL TİPİ AKSİYAL DUMAN EGZOST FANI

Aküstik izolasyonlu kabinli 400ºC/2h ve 300ºC/2h dayanımlı aksiyal fan.

Yangın risk bölgelerinede çalışma için aksiyal fanlı aspiratörler.

Üretim Özellikleri:

  • Kutu: Isıya dayanıklı galvaniz sacdan imal edilmiştir. Termo-akustik izolasyonlu, Bs1d0 yangın sınıfı ses geçirmez kabinetler. Kolay motor erişimi ve fan bakımı için çıkarılabilir paneller.
  • Dahili fan: HBF F400 Eksenel fan, 45’den 80’e kadar dairesel takviyeli çerçeve. 90’dan 125’e kadar daha büyük boyutlar için, HCF F400 modelini kullanıyoruz.
  • Modüler bir sistem aracılığıyla motor-pervane montajı. Alüminyum döküm çark. Korozyona karşı korumak için polyester toz kaplama.
  • IP-55 korumalı ve Sınıf H yalıtım sertifikalı 400ºC / 2H standart asenkron sincap kafesli motor. Standart voltajlarla üretilmiştir: 230 / 400V 50Hz, 3kW ve 400V 50Hz’e kadar üç fazlı motorlarda daha yüksek güçler ve
  • 2 hızlı motorlar için. 0,75kW’dan 45kW’a kadar IE3 verimli motor, tek hızda

Uygulamalar:

  • Tehlikeli alan içerisinde motorlu acil durum egzozu dumanı.
  • Kabin tasarımı, dikdörtgen kanal sistemlerinde kurulumu basitleştirir.
  • Maksimum çalışma sıcaklığı: 60ºC.

İsteğe bağlı:

  • % 100 ters çevrilebilir çark sağlayın.

EN 12101-3: 2015’e göre Avrupa laboratuvarı APPLUS tarafından resmi homologasyon
Sertifika No: 0370-CPR-0913

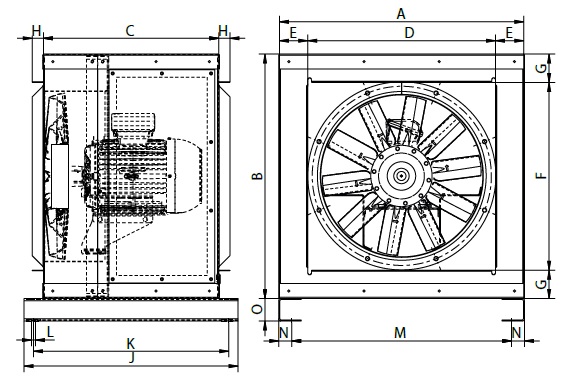

BOX HBF F400 ÖLÇÜLER (mm)

MODEL A B C D E F G H J K L M N O
BOX HBF 45 651 651 467 500 75 500 75 30 570 520 11 585 35 60
BOX HBF 50 651 651 467 500 75 500 75 30 570 520 11 585 35 60
BOX HBF 56 781,5 781,5 542 630 76 630 76 30 665 610 11 715 35 60
BOX HBF 63 781,5 781,5 542 630 76 630 76 30 665 610 11 715 35 60
BOX HBF 71 951,5 951,5 597 800 76 800 76 30 705 650 11 885 35 60
BOX HBF 80 951,5 951,5 597 800 76 800 76 30 705 650 11 885 35 60
BOX HBF 90 1176,5 1176,5 857 1000 88 1000 88 30 965 915 11 1110 35 90
BOX HBF 100 1176,5 1176,5 857 1000 88 1000 88 30 965 915 11 1110 35 90
BOX HBF 112 1416,5 1413,5 1019 1250 83 1250 82 30 1125 1075 11 1350 35 90
BOX HBF 125 1416,5 1413,5 1019 1250 83 1250 82 30 1125 1075 11 1350 35 90



CASALS BOX HBF F400 Teknik Döküman
