CASALS CTH3-A ATEX

casals-cth3-a-atex
casals-cth3-a-atex

CASALS CTH3-A ATEX

ATEX SERTİFİKALI RADYAL FANLI YATAY ATIŞLI ÇATI TİPİ FAN

Yatay veya dikey hava çıkışlı,radyal çatı tipi exproof aspiratörler

Üretim Özellikleri:

  • Alüminyumdan yapılmış tavan başlığı
  • Galvanizli çelikten yapılmış yapı, çatı tabanı desteği ve kuş koruma muhafazası.
  • Çelikten kendi kendini temizleyen sisteme sahip yüksek verimli geriye doğru pervane.
  • ATEX standart asenkron motor. ATEX sertifikalı: II2G Ex-d, Ex-e / II3G Ex-nA. IP55 koruma ve F sınıfı yalıtım. Standart voltajlarla üretilmiştir: 230 / 400V 50Hz, daha yüksek güçler için 4kW ve 400 / 690V 50Hz’ye kadar üç fazlı motorlarda.

Uygulamalar:

  • Duman tahliyesi.
  • Tehlikeli alanın dışında motorla acil durum egzozu dumanı.
  • Binalarda ve endüstrilerde hava yenileme.
  • Endüstriyel ve profesyonel mutfak davlumbazları.
  • Maksimum sürekli çalışma sıcaklığı: 110ºC (akışkan).
  • Maksimum ortam sıcaklığı: 50ºC

İsteğe bağlı:

  • 60Hz ve özel voltajlar.
  • Diğer alanlar için Atex sınıflandırması

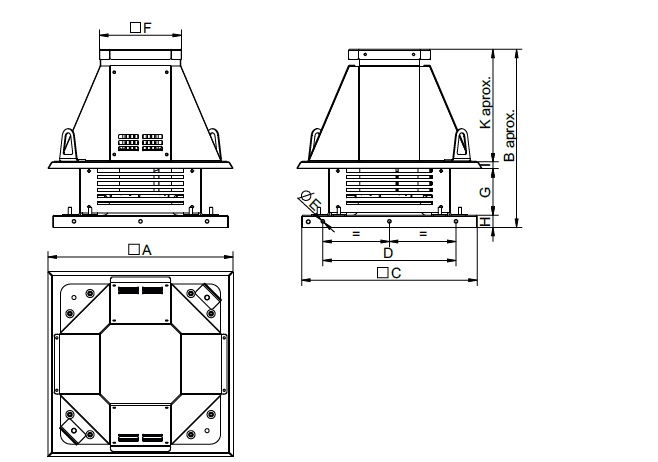

CTH3-A ATEX ÖLÇÜLER (mm)

MODEL A B aprox C D E F G H I K aprox
CTH3-A 225 463 441,9 435 330 9 203 112,25 30 20,75 278,9
CTH3-A 250 463 441,9 435 330 9 203 112,25 30 20,75 278,9
CTH3-A 280 583 500 595 450 9 203 140,75 40 20,75 298,5
CTH3-A 315 583 544,6 595 450 9 203 185,25 40 20,75 298,5
CTH3-A 355 664,6 644,6 665 520 9 253 210,8 40 30,75 363,25
CTH3-A 400 664,4 702,75 665 520 9 253 268,75 40 30,75 363,25
CTH3-A 450 774,6 758,15 665 520 9 253 304,25 40 30,75 383,15
CTH3-A 500 939,6 863,65 939 710 9 353 319,5 50 31 463,15
CTH3-A 560 939,6 880,65 939 710 9 353 336,5 50 31 463,15
CTH3-A 630 939,6 922,65 939 710 9 353 378,5 50 31 463,15
CTH3-A 710 1134,6 1116,22 1035 840 9 453 441,5 50 31 593,72
CTH3-A 800 1134,6 1142,72 1035 840 9 453 468 50 31 593,72



CASALS CTH3-A ATEX Teknik Döküman
