CASALS MBPX ATEX

CASALS MBPX ATEX
Atex Sertifikalı Aside Dayanıklı Polipropilen Exproof Salyangoz Fan

Polipropilenden yapılmış anti-korozif, tek emişli santrifüj exproof fanlar.

Üretim Özellikleri:
•   Antistatik PE-el antistatik muhafazalıdır.
•   PP plastikten geriye doğru eğimli çarklara sahiptir.
•   Polyester toz son kat kaplamalı haddelenmiş çelik sacdan motor desteği vardır.
•   Paslanmaz çelik somunlar ve cıvatalara sahiptir.
•   Standart asenkron sincap kafesli motor, IP-55, sınıf F izolasyon. Standart voltajlar 230 / 400V 50Hz. II2G Eex-d motor ile donatılmıştır.
•   Standart yön: LG270.

Uygulamalar:
•   Aşındırıcı hava taşımacılığı.
•   Kimya ve petrokimya endüstrisi.
•   Laboratuvarlar ve gaz dolapları.
•   ATEX bölge 2 olarak sınıflandırılan kapalı ortamlarda genel havalandırma.

İsteğe Bağlı
• 60Hz fanlar ve özel voltajlı fanlar.
• Paslanmaz çelik motor desteği.

ATEX Direktifi 2014/34 / UE ile uyumludur. 2 (gaz) veya 22 (toz) alanları için sertifikalı ATEX motorlu ATEX II3G veya II3D sertifikalı

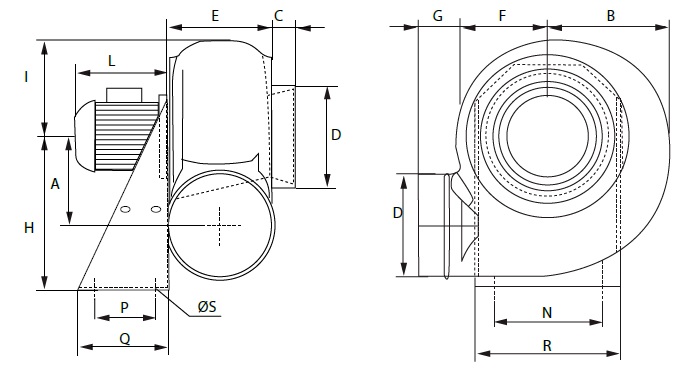

MBPX ATEX ÖLÇÜLER (mm)

MODEL	A	B	C	Ø D	E	F	G	H	I	L	N	P	Q	R	S
MBPX 20 T2 0,18kW	140	180	35	160	160	138	55	250	150	195	200	100	140	235	11
MBPX 20 T4 0,12kW	140	180	35	160	160	138	55	250	150	190	200	100	140	235	11
MBPX 25 T2 0,37kW	173	228	35	200	185	170	55	310	190	220	255	100	140	290	11
MBPX 25 T4 0,12kW	173	228	35	200	185	170	55	310	190	190	255	100	140	290	11
MBPX 28 T2 0,75kW	208	255	40	225	195	190	70	350	210	240	280	120	190	316	11
MBPX 28 T4 0,18kW	208	255	40	225	195	190	70	350	210	190	280	120	190	316	11
MBPX 31 T2 1,5kW	240	280	40	250	200	210	70	410	230	290	320	150	230	355	11
MBPX 31 T4 0,25kW	240	280	40	250	200	210	70	410	230	220	320	150	230	355	11
MBPX 31 T6 0,18kW	240	280	40	250	200	210	70	410	230	210	320	150	230	355	11
MBPX 35 T2 2,2kW	260	312	40	280	237	230	50	445	270	290	355	150	230	390	11
MBPX 35 T4 0,37kW	260	312	40	280	237	230	50	445	270	220	355	150	230	390	11
MBPX 35 T6 0,18kW	260	312	40	280	237	230	50	445	270	210	355	150	230	390	11
MBPX 40 T4 0,55kW	290	356	40	315	252	264	55	495	295	240	325	170	250	365	11
MBPX 40 T6 0,25kW	290	356	40	315	252	264	55	495	295	220	325	170	250	365	11
MBPX 45 T4 1,1kW	324	400	40	355	287	395	55	550	330	290	370	170	250	410	11
MBPX 45 T6 0,37kW	324	400	40	355	287	395	55	550	330	240	370	170	250	410	11

	CASALS MBPX ATEX Teknik Döküman
