DYNAIR FC / FCV

RADYAL ÇATI FANLARI

Yatay / Dikey Atışlı Radyal Çatı Fanı

GENEL AÇIKLAMA

  • Konut, ticari ve endüstriyel binalarda doğrudan veya kanallı havalandırma için tasarlanmış santrifüj çatı fanlarıdır.
  • Kolay kurulum, yüksek verim, düşük gürültü seviyesi için tasarlanmıştır. Motor hava akışının dışındadır, bu, fanın temiz veya hafif tozlu havayı aşağıdaki sıcaklık aralığında dışarı atmasına izin verir.
  • -20°C ila +80°C (FC), +60°C(FCV). Yatay çıkış (FC) veya dikey deşarj (FCV) için mevcuttur.

İNŞAAT

  • Galvanizli çelik sacdan taban çerçevesi.
  • EN ISO 12499'a göre üretilmiş, atmosferik etkenlere karşı korumalı, çekilmiş çelik çubukta koruma muhafazası.
  • ISO 1940'a göre statik ve dinamik olarak dengelenmiş, yüksek verimli ve düşük ses seviyeli, galvanizli çelik sacdan geriye eğik tekerlek.
  • Motor soğutması için uygun yuvalara sahip ABS üst kapak.
  • ABS'de dış deflektör (FCV)

MOTOR

  • Uluslararası standartlar IEC 600034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, CE işaretli, IP 55, sınıf F'ye göre üretilmiş asenkron üç fazlı motor veya tek fazlı motor.  Servis S1 (sabit yükte sürekli çalışma).

AKSESUARLAR

  • Arkadan çekişli yerçekimi deklanşörü (TS)
  • Susturucu (GR)
  • Karşı taban (CB)
  • Dalgalı çatı kaplamaları için destek tabanı (BA)
  • Giriş Koruma Muhafazası (RA)
  • Servis anahtarı
  • Destek tabanı/Susturulmuş azaltma (PB)
  • Düz koruma siperi (CCr)

TALEP ÜZERİNE

  • Uygulama AT: Sürekli hizmette 200°C'ye kadar havayı iletmek için uygun yüksek sıcaklık versiyonu.
  • Yürütme HT: Yangın durumunda acil duman tahliyesi için Yüksek Sıcaklık versiyonu. Katalog 3 HT Serisine bakın.
  • 94/9/CE ve 2014/34/UE Direktiflerine göre ATEX versiyonları. Katalog 2 ATEX Serisine bakın.
  • Alüminyum kaplama (yalnızca FC)

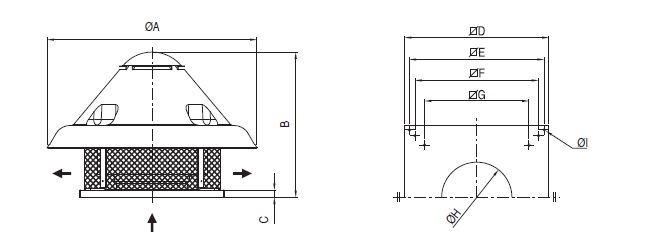

FC / FCV ÖLÇÜLER (mm)

MODEL/FC Ø A B C D E F G Ø H Ø I kg
FC 25 600 500 38 400 360 - 257 180 12 16
FC 31 600 510 38 400 360 - 307 220 12 18
FC 35 755 580 38 500 450 - 380 270 12 27
FC 40 910 640 38 650 600 530 471 296 12 32
FC 45 910 650 38 650 600 530 471 296 12 40
FC 50 1000 750 38 760 710 650 550 320 14 57
FC 56 1000 750 38 760 710 650 550 370 14 60
FC 63 1100 850 38 930 870 775 665 430 14 78
FC 75 1100 880 38 930 870 775 665 480 14 120
FC 80 1100 880 38 930 870 775 665 530 14 140

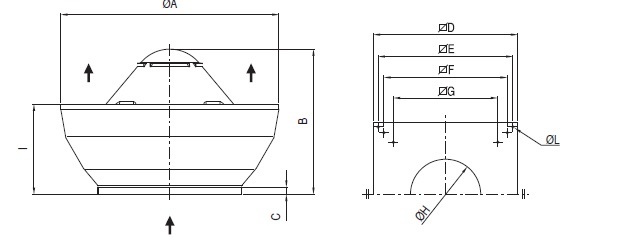

MODEL/FCV Ø A B C D E F G Ø H I Ø L kg
FCV 25 650 510 38 400 360 - 257 180 290 12 18
FCV 31 650 510 38 400 360 - 307 220 290 - 18
FCV 35 800 580 38 500 450 - 380 270 340 - 27
FCV 40 980 640 38 650 600 530 471 296 400 12 32
FCV 45 980 650 38 650 600 530 471 296 400 12 40
FCV 50 1200 750 38 760 710 650 550 320 490 14 58
FCV 56 1200 750 38 760 710 650 550 370 490 14 60
FCV 63 1400 850 38 930 870 775 665 430 540 14 78
FCV 75 1400 880 38 930 870 775 665 480 540 14 110
FCV 80 1400 880 38 930 870 775 665 530 540 14 110
