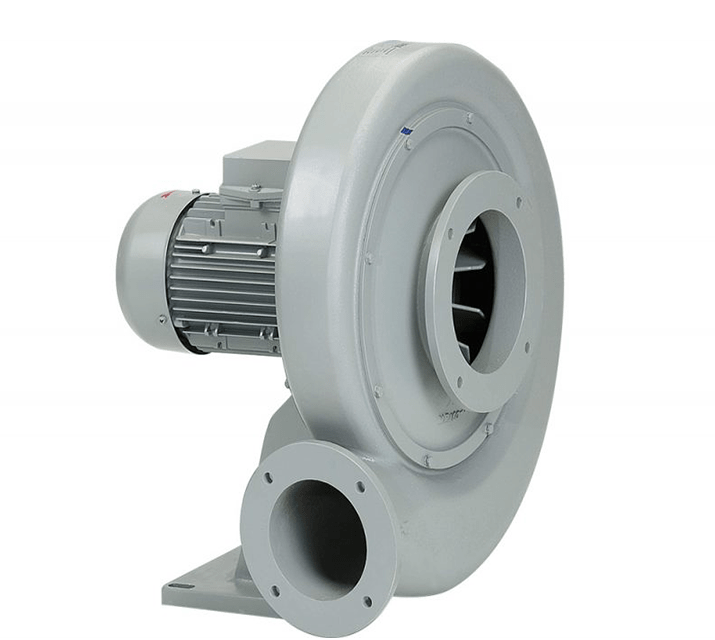

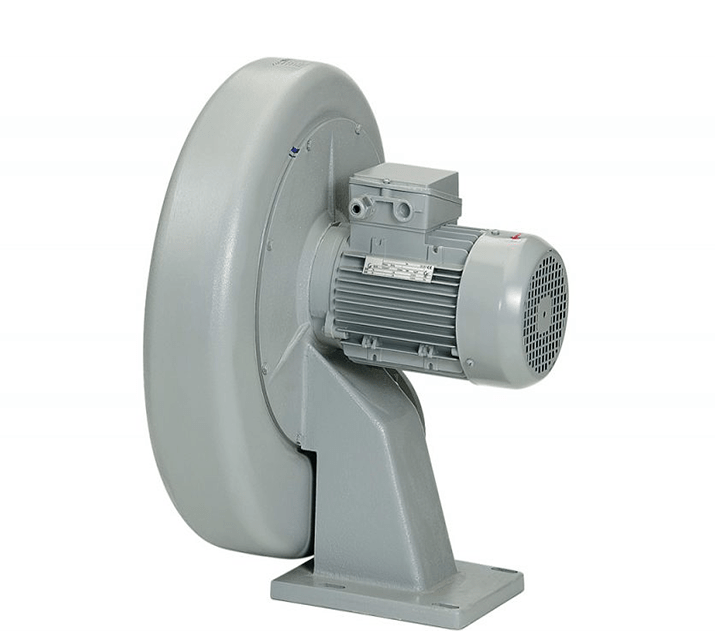

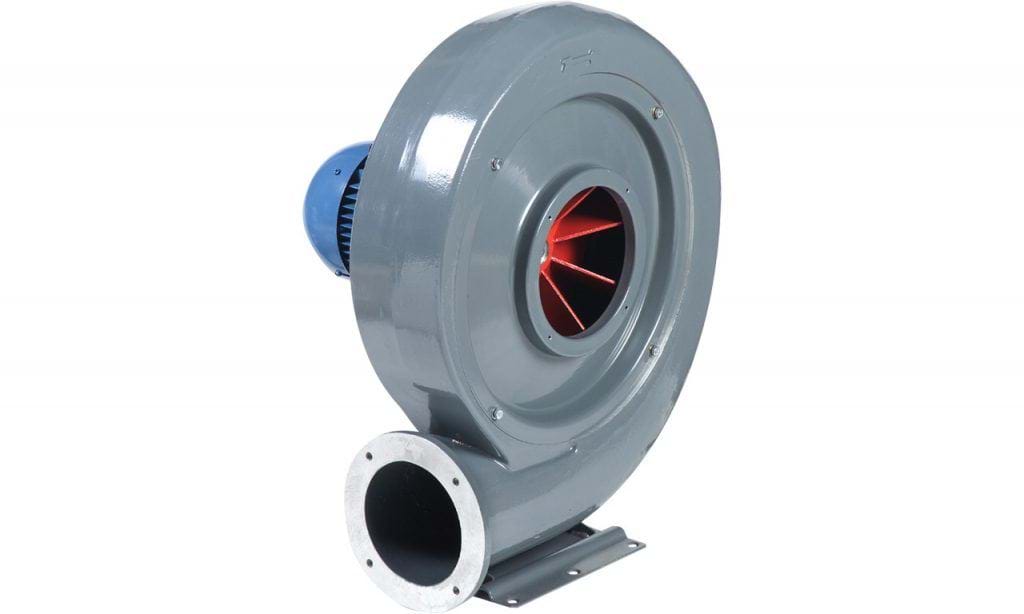

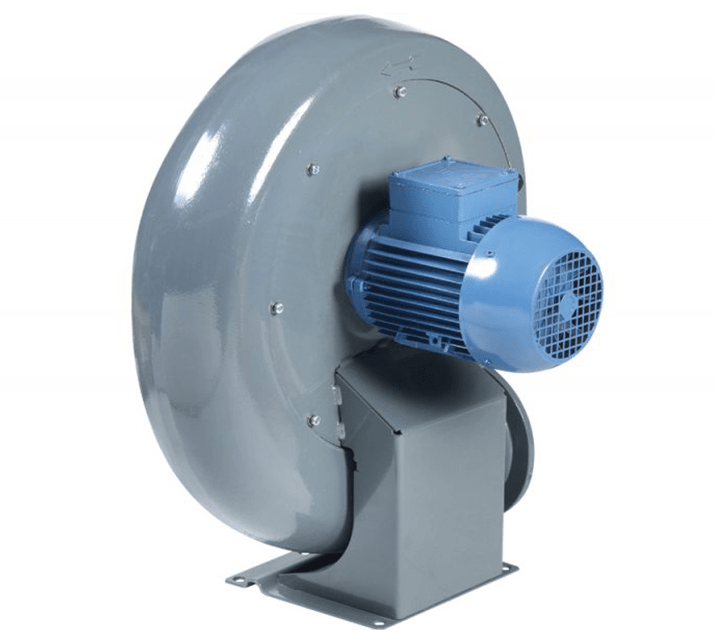

TEK EMİŞLİ SALYANGOZ FAN


120°C’ye kadar sıcak havanın sürekli tahliyesi için tasarlanmış tek emişli direk akuple radyal fanlar.

  • Gövde tek parça döküm alüminyumdur ve dayanıklı, gri renkte epoksi-polyester boya ile boyanmıştır.
  • Tüm modellerde kırmızı renkte epoksi-polyester boyalı döküm alüminyum pervane bulunur.
  • 2 kutuplu motor seçeneği vardır.
  • CBT-125, 160 ve 170 modelleri: 80°C’ye kadar.
  • CSB modelleri: 70°C’ye kadar.
  • Tüm motorlar IP55, F sınıfıdır (1) ve uzun ömürlü rulmanlara sahiptir.
  • Elektrik girişi:

o    Monofaze 230V-50Hz.
o    Trifaze 230/400V-50Hz ve 400V-50Hz. (Özellikler tablosuna bakınız).

  • (1) CSB ve CBT-40 modelleri: IP44, B sınıfıdır ve termal korumalıdır.

İsteğe Bağlı

  • 2 hızlı motorlar.

ATEX versionları

  • ATEX Versiyonları Trifaze modeller için sağlanan patlama korumalı versiyonlar ATEX Yönergesine uygundur.
  • Ortam çalışma sıcaklıkları: -20 / +40 °C.
  • ATEX Alev geçirmez – Gaz CBT-40 ve CBT-60 modellerinde mevcut değildir.
  • [Ex] II 2G Exd IIC T4 [Ex] II 2G Exd IIB T5 - ATEX
  • Artırılmış güvenlik

o    ATEX– Gaz
Sadece CBT-100 ve CBT-130 modellerinde mevcuttur.
[Ex] II 2G Exe II T3
o    ATEX – Toz [Ex]
II 3D Ex tD 125°C veya 135°C

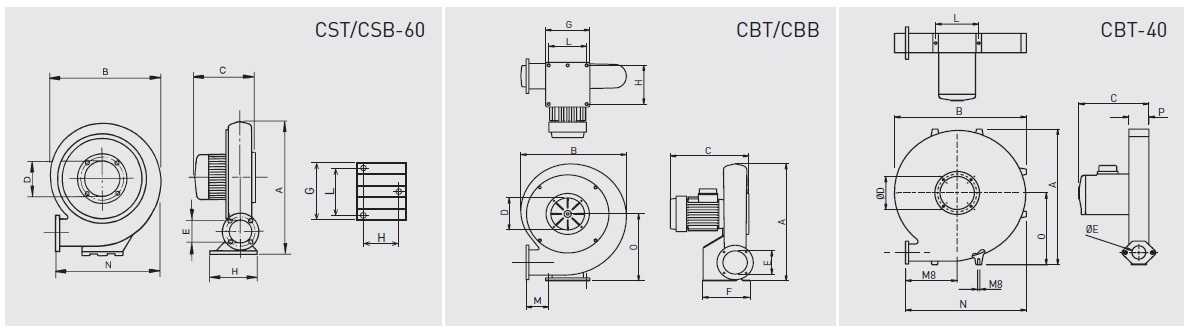

CBT-N ÖLÇÜLER (mm)

MODEL A B C Ø D Ø E F G H L M N O
CST/B-60 327 281 165 110 60 150 120 110 60 135 291 190
CBT-40 411 385 197 114 40 52 - - 128 150 352 217
CBT/CBB-60N 375 332 258 110 60 125 122 98 100 97 324 206
CBT/CBB-80N 450 390 286 125 80 147 140 120 118 97 374 256
CBT/CBB-100N 511 434 328 140 100 201 184 170 158 101 415 294
CBT/CBB-130N 603 508 353 160 130 216 230 185 204 88 480 348
