RADYAL FANLI YATAY ATIŞLI ÇATI TİPİ ASPİRATÖR

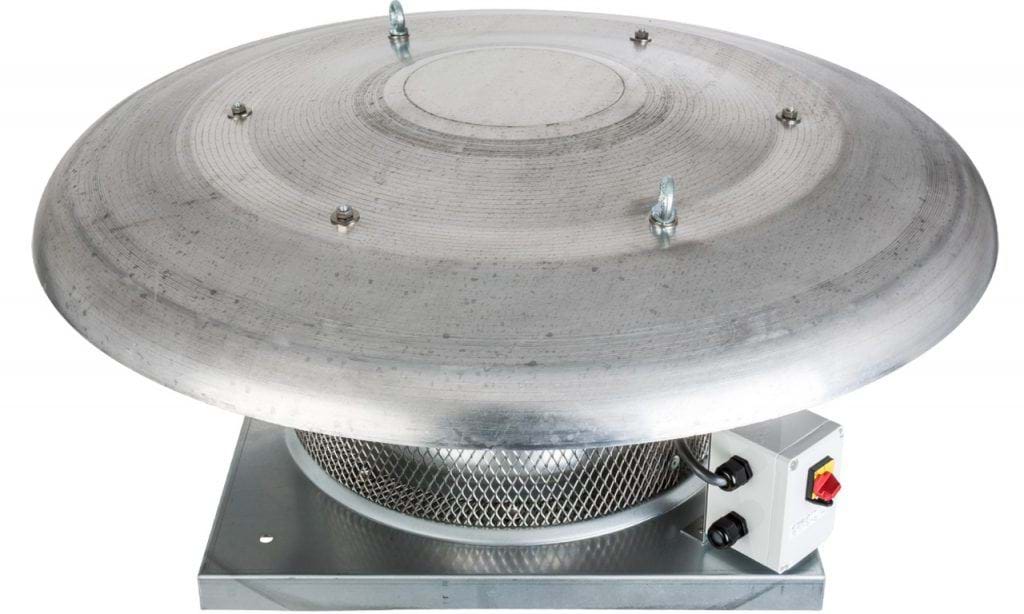

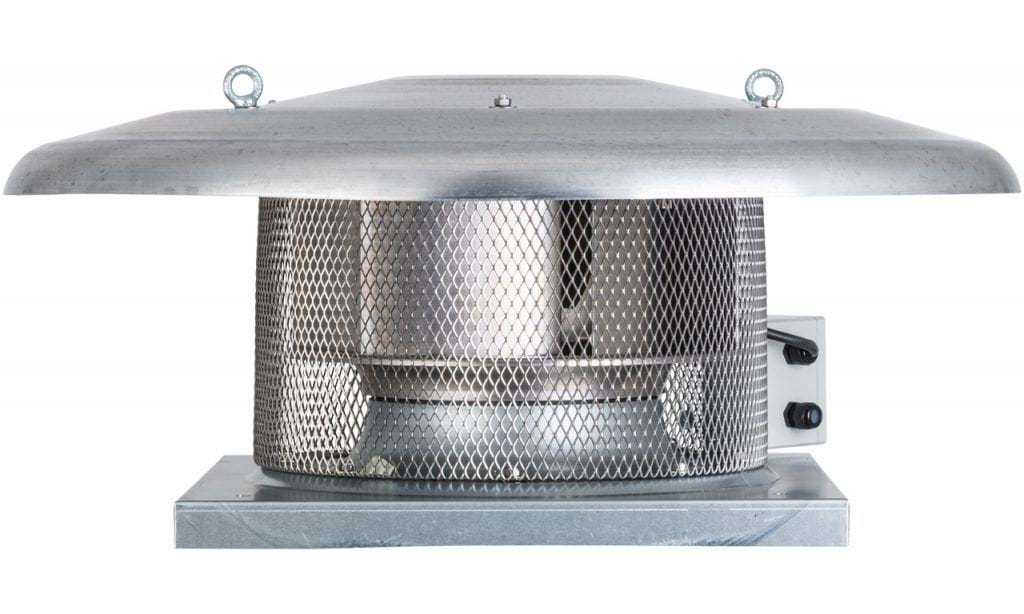

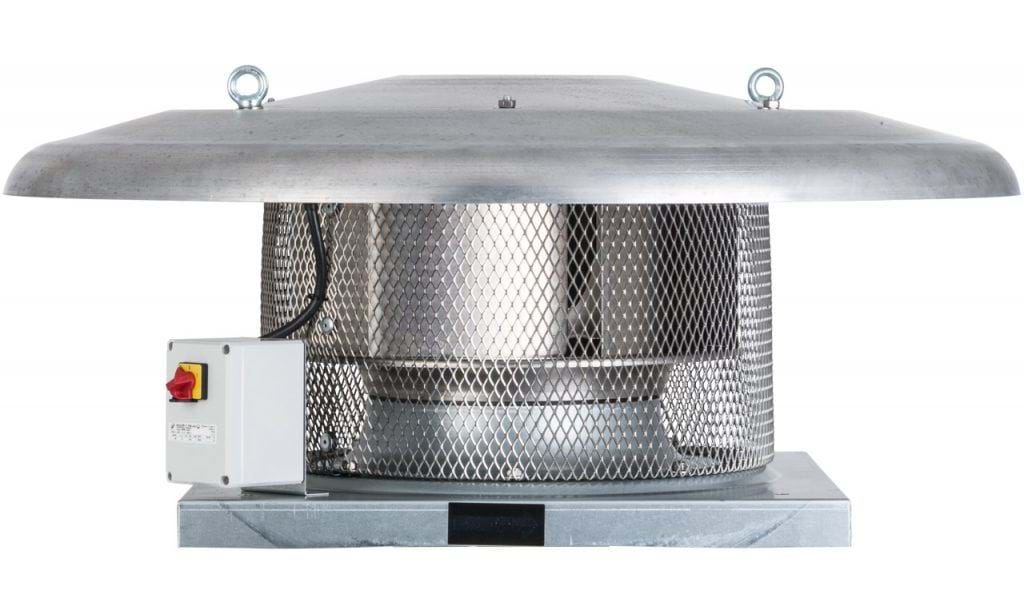

CRHB-N / CRHT-N serisi yatay atışlı çatı tipi radyal fanlar

  • CRHB-N / CRHT-N serisi yatay atışlı çatı tipi radyal fanların montaj plakası galvaniz çelik sacdan, fan şapkası ise sıvama alüminyumdan üretilmiştir.
  • Çok ince bir tasarıma sahiptir.
  • Geriye eğik seyrek radyal kanatlara sahip olan fanlar harici rotor motorludur ve üzerinde bakım şalteri bulunmaktadır.
  • Seride 1.390 – 13.220 m³/h arasında debi değeri ve Ø250 – 560 mm arasında çap seçenekleri sunan 11 farklı model bulunmaktadır.2 hızlı motorlar.
  • Modele bağlı olarak 2, 4, 6 veya 8 kutuplu, monofaze veya trifaze motorludur.
  • Tüm motorlar IP54 korumalı, Class F yalıtımlı güvenilir aşırı ısınma korumalıdır.
  • Elektrik girişi:

o    Monofaze 230V -50Hz [CRHB].
o    Trifaze 400V -50Hz [CRHT].

  • Trifaze motorlar frekans invertörüne uygundur.
  • 630 çaplı ve /4-560 trifaze modellerle tek devirli trifaze motorlu modellerde inverterle devir kontrolü yapılabilir.

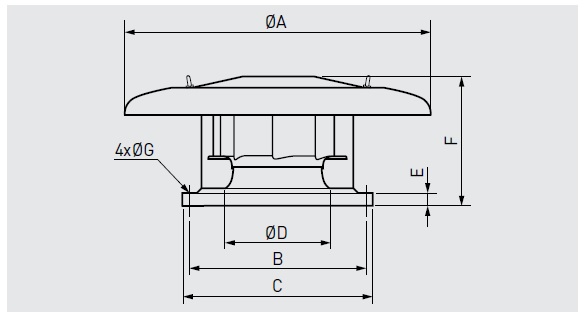

CRHB-N/CRHT-N ÖLÇÜLER (mm)

MODEL ØA B C ØD E F

ØG

225N 570 245 326 183 35 209 10
250N 570 245 326 204 35 209 10
280N 640 330 435 228 40 273,5 12
315N 895 450 560 257 40 324 12
355N 895 450 560 289 40 349 12
400N 1150 535 630 326 40 363 12
450N 1150 535 630 367 40 409/397* 12
500N 1150 590 710 407 40 435/424* 14
560N 1150 750 900 455 40 486 14
630N 1150 750 900 513 40 548 14

* 4p / 6p
