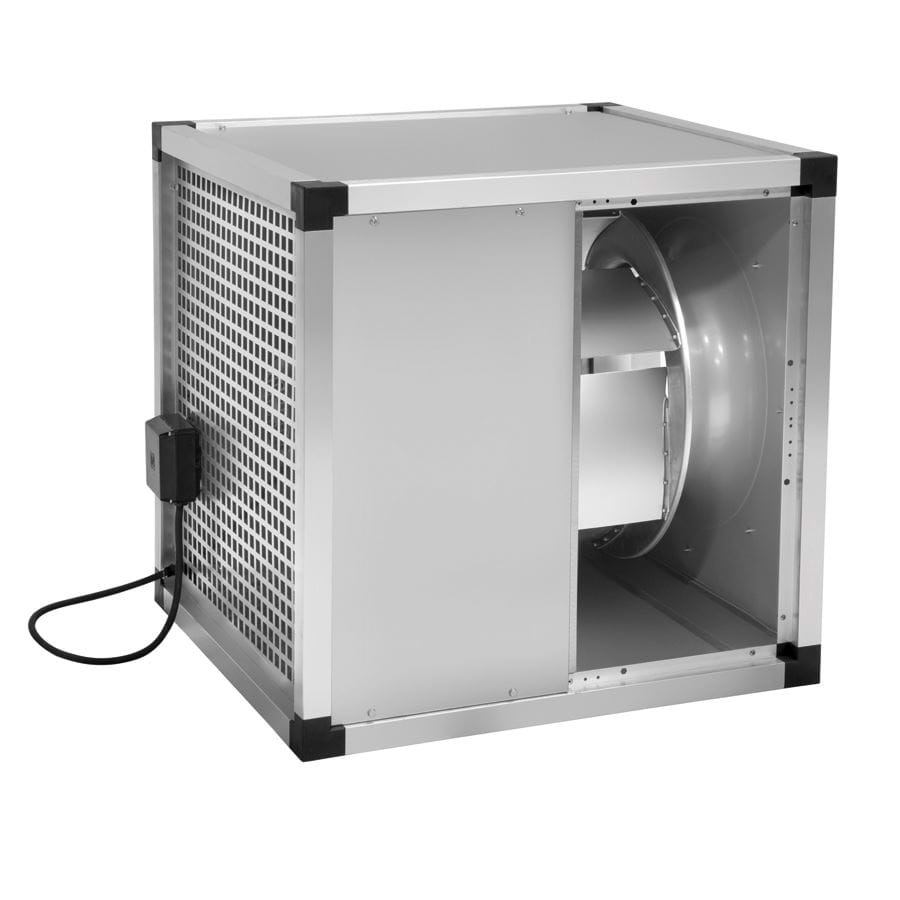

HÜCRELİ DAVLUMBAZ FANI

17 mm kalınlığında yanmaz fiberglas akustik yalıtım (M0) ile kaplı çift kalınlıklı yan panelli galvanizli çelik sacdan imal edilmiş hücreli fanlar.

  • Fan kabinleri galvaniz çelik sacdan mamuldür.
  • İzolasyon sayesinde soğuk iklimlerde cihaz içinde oluşabilecek yoğuşmaların önüne geçilmiştir.
  • Geriye eğik seyrek radyal kanatlara sahip olan fanların motoru hava akımının dışındadır.
  • Geriye eğimli pervane pislik birikimini engeller. Dinamik olarak balanslanmıştır.
  • Galvanizli damlama tepsisi ve bakır drenajı ile verilir.
  • Seride 2.750 – 11.400 m³/h arasında debi değeri ve Ø315 – 560 mm arasında çap seçenekleri sunan 5 farklı model bulunmaktadır.
  • Çalışma sıcaklık değerleri -20°C ile 100°C arasındadır.
  • 4 kutuplu, Class F yalıtımlı IP55 korumalıdır.
    • KABB:
      • Monofaze 4 kutuplu motor IP55 sınıfı, Class F yalıtımlı, termal korumalı, trafo ile hız kontrolü yapılabilir türdedir.
      • Motor çevresindeki maksimum sıcaklık değerleri:
        • KABB/4-3000/315: 70ºC
        • KABB/4-4000/355: 50ºC
        • KABB/4-6000/450: 40ºC
    • KABT:
      • KABT/4-3000/315 ile KABT/4-9000/500 arası: Trifaze 4 kutuplu motor 400V-50Hz, IP55 sınıfı, Class F yalıtımlı, termal korumalı, invertör ile hız kontrolü yapılabilir türdedir.

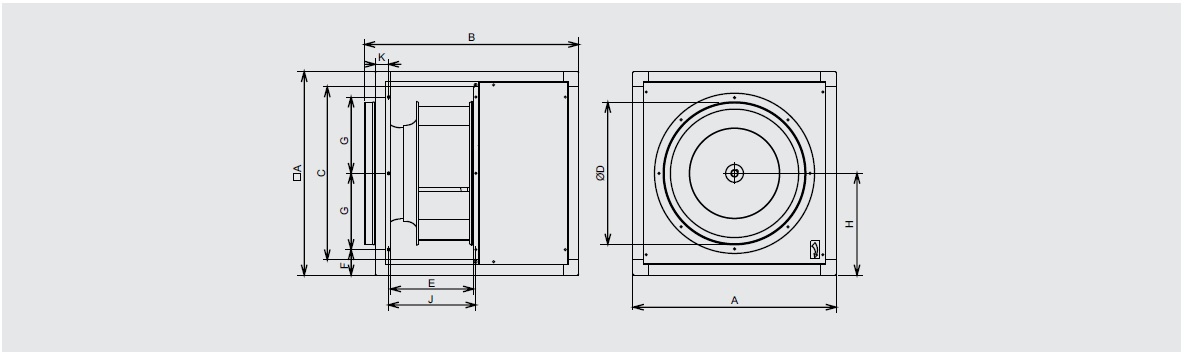

KABB/KABT ÖLÇÜLER (mm)

MODEL A B C D E F G H J K
KABB/4-3000/315 505 547 405 315 204 100 152,5 253 225,5 40
KABB/4-4000/355 550 592 450 355 230 100 175 275 248 40,5
KABB/4-6000/450 630 675 530 450 248 100 215 315 269 40
KABT/4-3000/315 505 547 405 315 240 100 152,5 253 225,5 40
KABT/4-4000/355 550 592 450 355 230 100 175 275 248 40,5
KABT/4-6000/450 630 675 530 450 248 100 215 315 269 40
KABT/4-9000/500 710 753 590 500 276 100 255 355 293 51,5
KABT/4-12000/560 800 844 680 560 326 100 300 400 343,5 51,5
