VİTLO AXR
VİTLO AXR

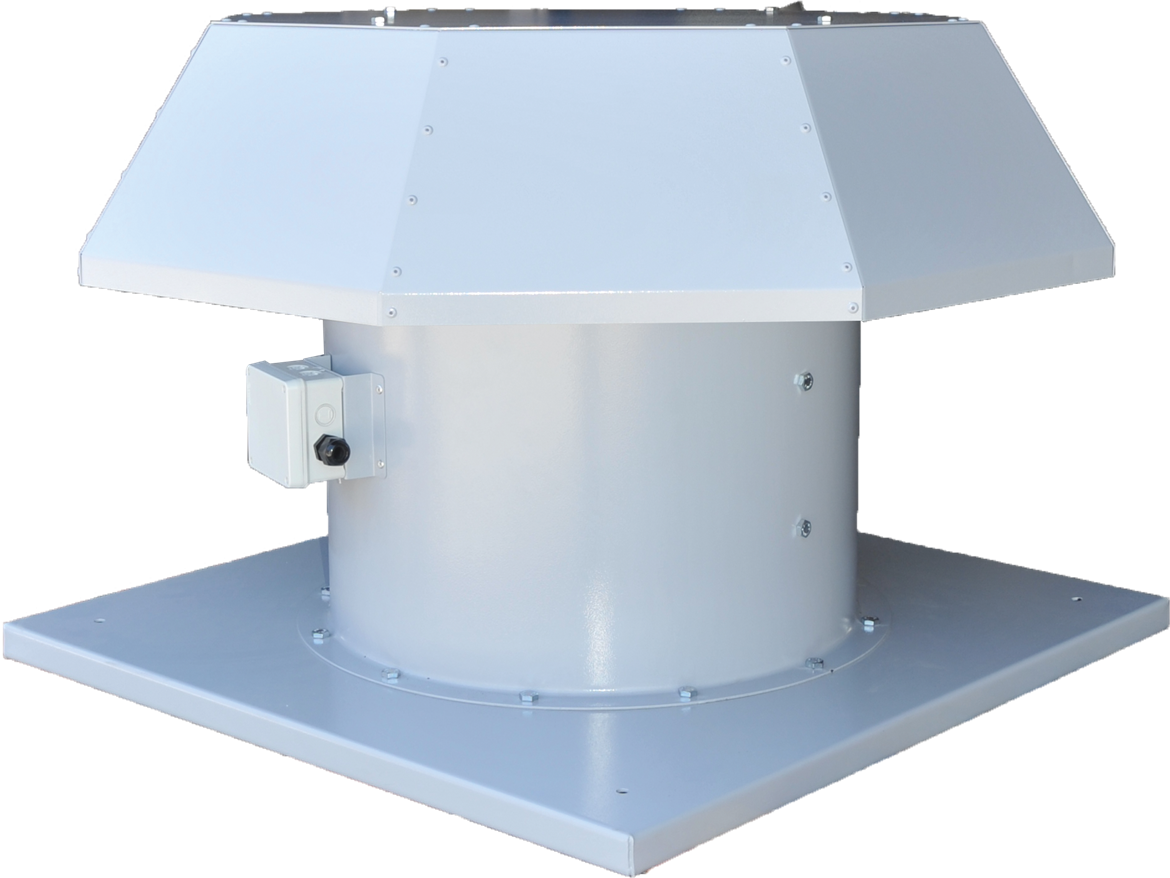

Yatay Atışlı Çatı Tipi Aksiyal Fanlar
Genel Özellikler
• 355mm - 1250 mm çap aralığında farklı model seçenekleri bulunmaktadır.
• Yağmur suyu ve kar gibi etkenlere karşı dayanımlıdır. Dış ortam şartlarında çalışmaya uygundur.
• Çift yönlü ve çift devirli olarak üretimi yapılabilmektedir.
• Aerofoil kesitli, açısı ayarlanabilir kanatlar, alüminyum enjeksiyon döküm yöntemiyle üretilmektedir.
• Gövde sert çelikten imal edilmekte ve standart olarak elektrostatik toz boya ile kaplanmaktadır.
• -20°C/+55°C sıcaklık aralığında çalışmaya uygundur.
• Duman Tahliye ( F300,F400 ) seçeneği de mevcuttur.
Motor
• IP 55 korumalı, IE2/3 yüksek verimli kendinden yağlanan rulmanlı tam kapalı tipte, F izolasyon sınıfındadır.
• Kolay elektrik bağlantısı için, gövde dışında IP55 korumalı harici elektrik bağlantı kutusu bulumaktadır.
• Standart olarak 400V-50Hz’dir ve frekans konvertörü ile kullanıma uygundur.
Kullanım Alanları
• Genel mahal havalandırmaları
• Merdiven ve asansör basınçlandırma sistemleri
• Taze hava, egzoz amaçlı kullanımlar

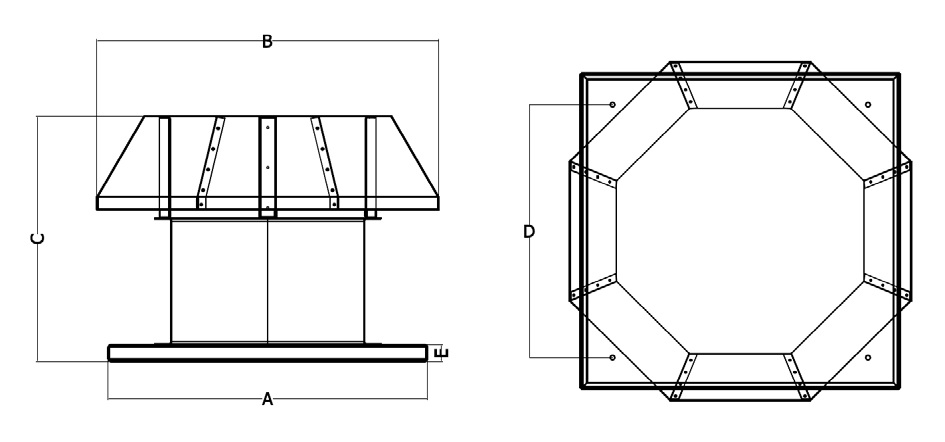

AXR ÖLÇÜLER (mm)
MODEL | A | B | C | D | E |
AXR 35 | 500 | 550 | 540 | 400 | 40 |
AXR 40 | 600 | 650 | 640 | 500 | 40 |
AXR 45 | 750 | 800 | 660 | 600 | 40 |
AXR 50 | 800 | 850 | 660 | 650 | 40 |
AXR 56 | 900 | 1000 | 690 | 750 | 40 |
AXR 63 | 950 | 1000 | 790 | 800 | 40 |
AXR 71 | 1000 | 1100 | 790 | 850 | 40 |
AXR 80 | 1100 | 1200 | 790 | 950 | 40 |
AXR 90 | 1200 | 1300 | 950 | 1050 | 50 |
AXR 100 | 1200 | 1300 | 950 | 1050 | 50 |
