VİTLO MOB AXD ATEX
VİTLO MOB-AXD/ATEX

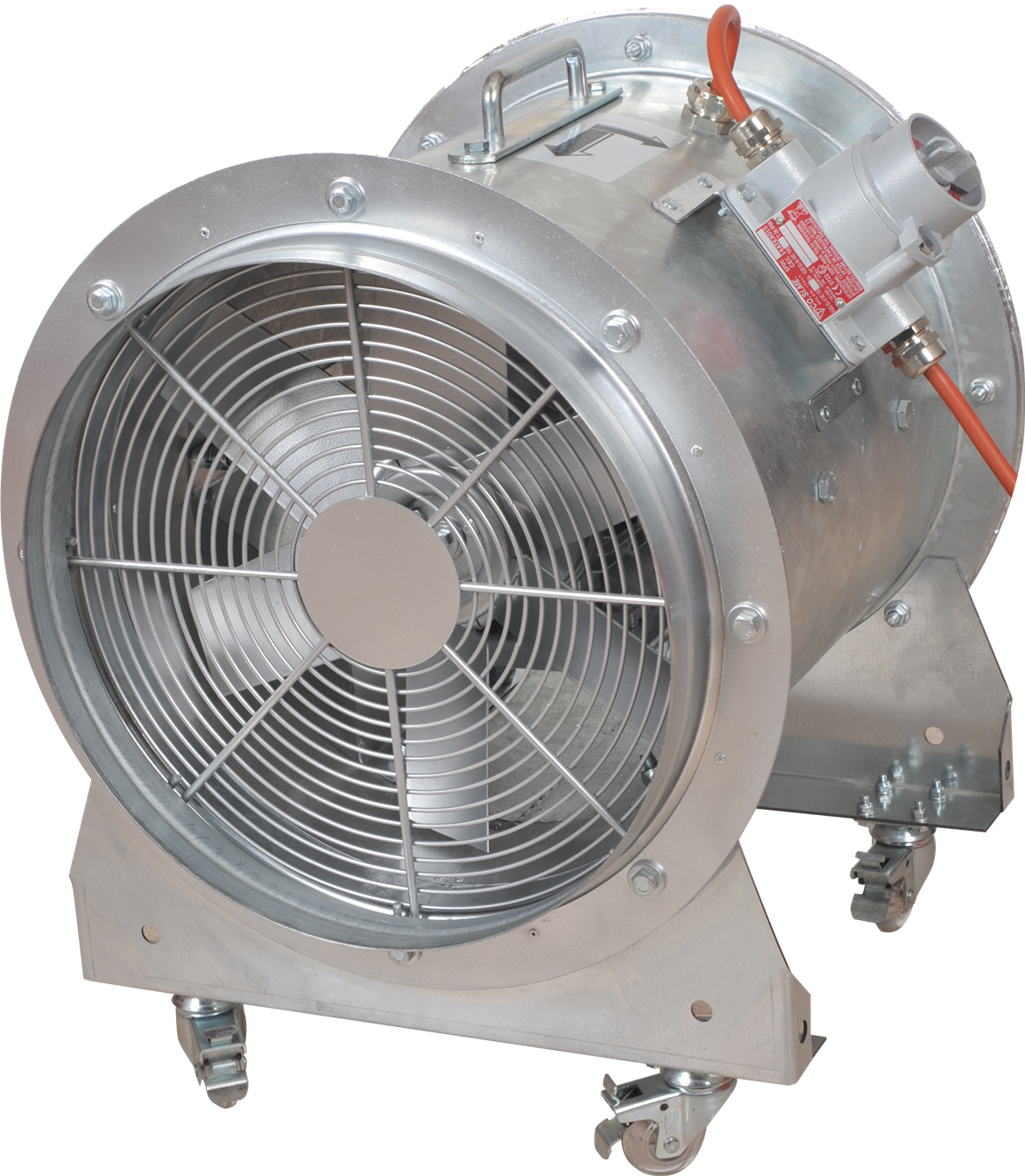

Aksiyal Mobil Ex-proof Fan
Genel Özellikler
• 355 mm - 800 mm çap aralığında farklı model seçenekleri bulunmaktadır.
• Komple cihaz olarak ex-proof özelliktedir.
• Mobil taşınabilir tekerlekli, taşıma kulplu, kanal bağlantı flanşlıdır.
• Stadart olarak çift tarafı tel kafeslidir.
• Çift yönlü ve çift devirli olarak üretimi yapılabilmektedir.
• Aerofoil kesitli, açısı ayarlanabilir kanatlar, alüminyum enjeksiyon döküm yöntemiyle üretilmektedir.
• UNI ISO6580/EUROVENT 1-2 Standartlarında iki tarafı kaynaksız kendinden flanşlı gövdeye sahipitir.
• Gövde sert çelikten imal edilmekte ve standart olarak sıcak daldırma galvaniz ile kaplanmaktadır.
• Pervane ile fan kasası arasına EN14986:2017 standartlarına uygun alüminyum levha dönülmektedir.
• -20°C/+55°C sıcaklık aralığında çalışmaya uygundur.
Motor
• IP 65 korumalı, IE2/3 yüksek verimli kendinden yağlanan rulmanlı tam kapalı tipte, F izolasyon sınıfındadır.
• Modele bağlı olarak 4,6,8 kutuplu motor seçenekleri bulunmakta ve II 2G Ex d/e IIB/IIC T4-T3 koruma
derecelerine sahiptir.
• Fan üzerinde akuple start-stop dutonlu ve 5m elektrik bağlantı kabloludur.
• Standart olarak 400V-50Hz‘dir ve frekans konvertörü ile kullanıma uygundur.
Kullanım Alanları
• Duman tahliye sistemleri
• Kaynak dumanı tahliye sistemleri
• Patlayıcı ve yanıcı ortamlarda taze hava, egzoz ve sirkülasyon amaçlı kullanımlar

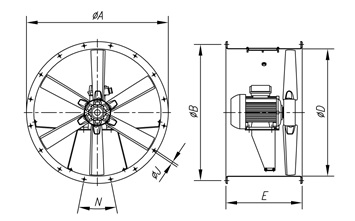

MOB-AXD/ATEX ÖLÇÜLER (mm)
MODEL | Ø D | Ø B | Ø A | N x ØJ | E |
MOB AXD 35 | 355 | 392 | 435 | 8x11 | 400 |
MOB AXD 40 | 400 | 438 | 480 | 8x11 | 400 |
MOB AXD 45 | 450 | 488 | 530 | 8x11 | 500 |
MOB AXD 50 | 500 | 538 | 580 | 8x11 | 500 |
MOB AXD 63 | 630 | 670 | 710 | 12x12 | 500 |
MOB AXD 71 | 710 | 750 | 790 | 12x11 | 500 |
MOB AXD 80 | 800 | 840 | 880 | 16x11 | 560 |
