VORTICE E ATEX

VORTICE E ATEX

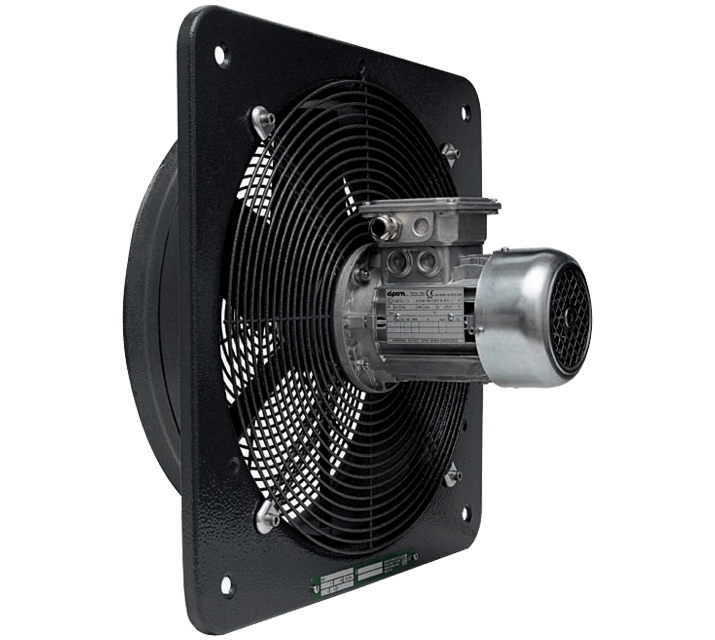

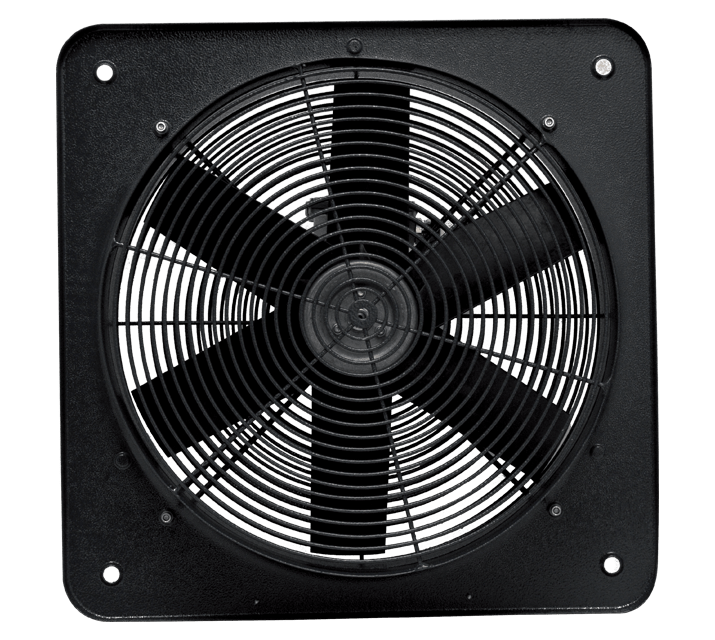

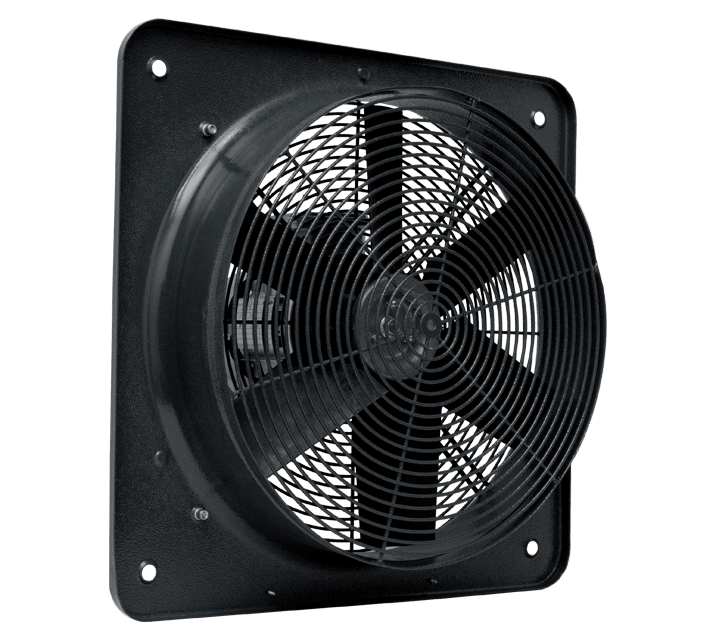

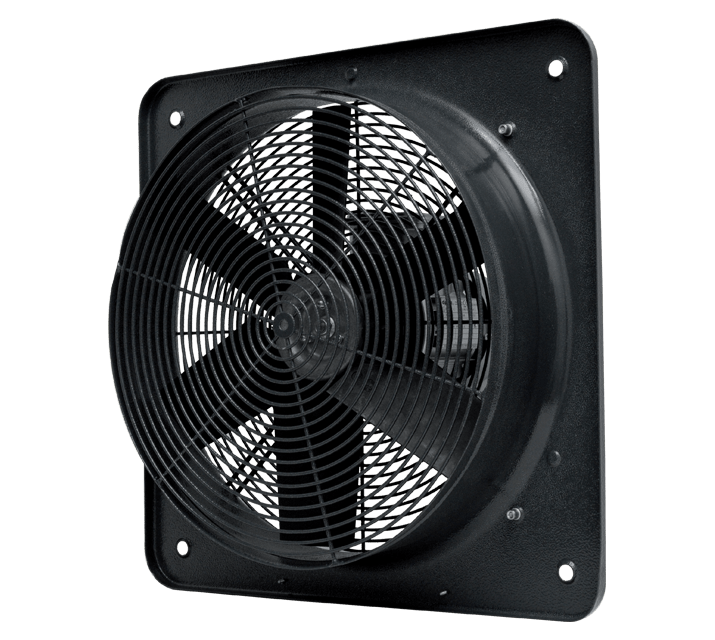

ATEX SERTİFİKALI DUVAR TİPİ AKSİYEL FANLAR

250-600 mm çap aralığında ve 1.000 m3/h ila 6.900 m3/h hava akışına sahip endüstriyel eksenel fanlar, Grup II ile tanımlanabilen gaz veya tozun varlığı nedeniyle oluşan potansiyel olarak patlayıcı ortamların bulunduğu ortamlarda kullanıma uygundur.

Preslenmiş çelikten yapılmış, asitle kaplanmış ve fosfatlanmış ve başlangıçta epoksi taban kaplaması ile işlenmiş liman ve ızgaralı çerçeve; daha sonra fırın boya ile güçlendirilmiş bir kat poliüretan toz boya uygulanarak elde edilen gri dokulu kaplamalıdır.

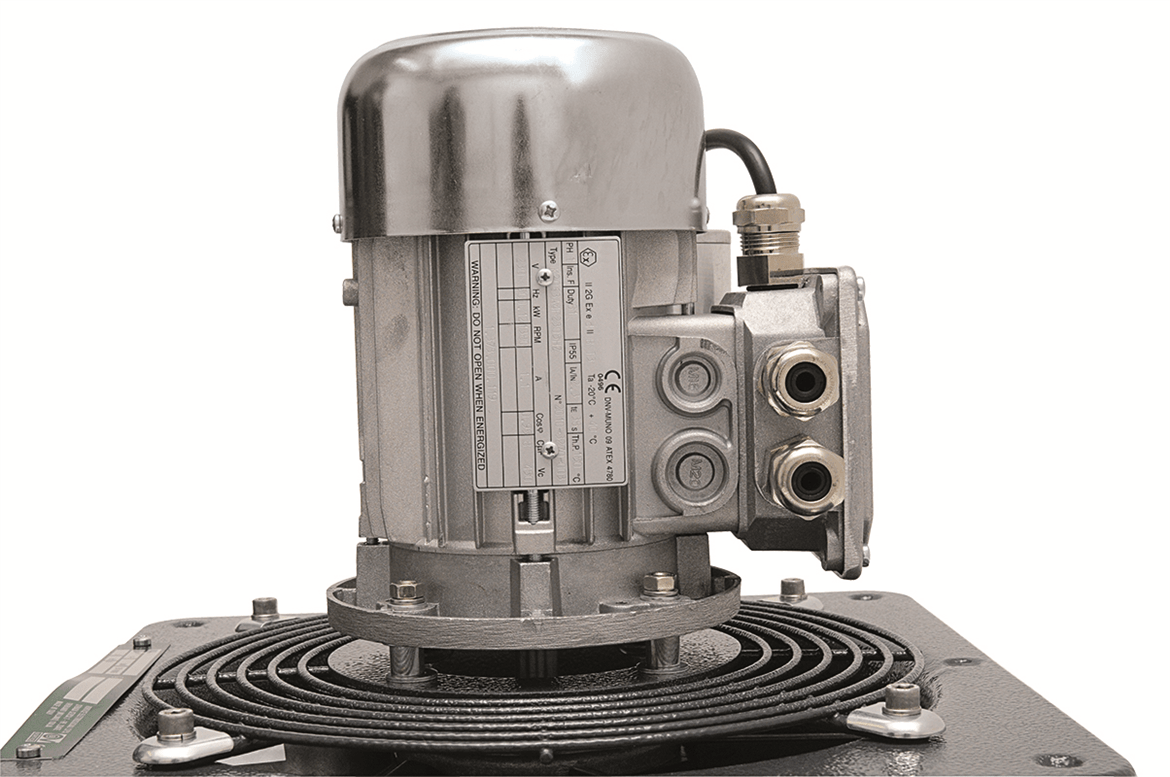

Patlamadan korunma standartlarına uygun EN ISO 80079-36: 2016 uyarınca, çift korumalı bilyalı rulmanlarda şaft tornalı, UNEL MEC standardına uygun, B35 flanşlı 1 hızlı AC motor, potansiyel patlayıcı ortamlarda kullanıma uygun yöntem ve malzemeler kullanılarak üretilmiştir; EN 14986: 2017.
Alüminyum göbeği ve cam elyafla doldurulmuş antistatik naylon kanatlı pervanelidir.
Alüminyum soğutma fanı vardır.
Preslenmiş çelik motor kapağına sahiptir.
Elektrik bağlantısı için metal kablo rakorları mevcuttur.
Gaz ve toz nedeniyle patlama riski olan alanlarda kullanım için IMQ sertifikalı: IMQ 10 ATEX 029 X; GR II kat. 2G / G sa T3 / 125 X

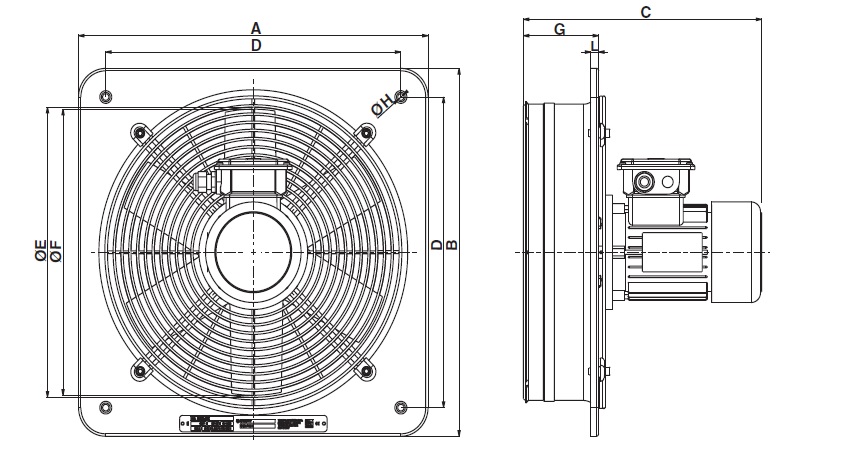

E ATEX ÖLÇÜLER (mm)

MODEL	Ø nom.	A	B	C	D	Ø E	Ø F	G	Ø H	L
E 254 ATEX	250	320	320	305	280	256	250	95	8	10
E 304 ATEX	315	380	380	307	330	308	300	97
E 354 ATEX	355	450	450	307	380	360	350	97
E 404 ATEX	400	510	510	327	430	410	400	117	12	15
E 454 ATEX	450	630	630	325	530	460	448	112
E 504 ATEX	500			325		510	498
E 506 ATEX	500			361		510	498
E 604 ATEX	630	760	760	340	630	610	598	127
E 606 ATEX	630	760	760	361	630	610	598	127
