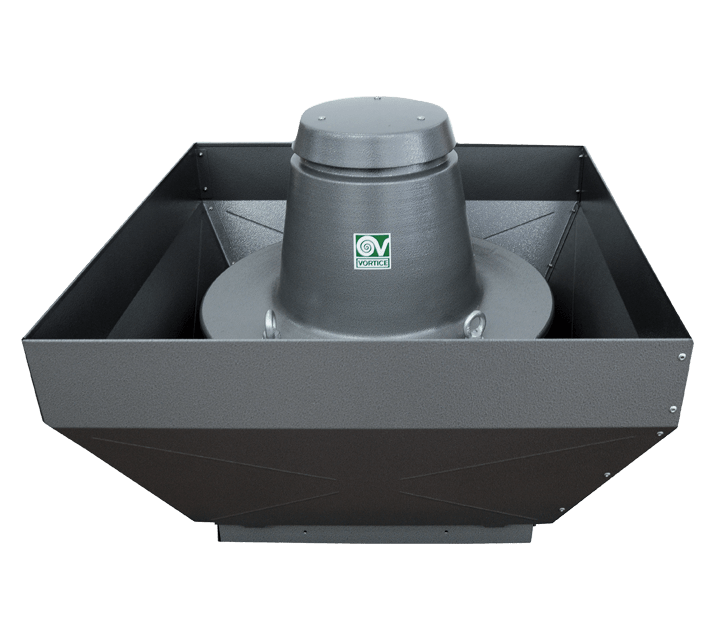

RADYAL FANLI DİKEY ATIŞLI ÇATI TİPİ ASPİRATÖRLER

1100 m3/h ile 18000 m3/h arasındaki hava debileri için dikey egzoz santrifüj çatı fanlarıdır. Yapı, giriş portu, silindirik bir güvenlik ızgarası, terminal kutusu, pervane, koruyucu kapak ve çekilen havayı yukarı doğru yönlendirmek için yerleştirilmiş bölmelerle birlikte eksiksiz bir motor içeren bir kare geometri tabanından oluşur. Konutlar ve endüstriyel ortamlarda, fabrikalar, hastaneler, gece kulüpleri, ofisler, tiyatrolar, apartman blokları, spor salonları, restoranlar vb. için uygundur.

•   Fosfatlı preslenmiş çelikten imal edilmiş, dövülmüş efekt kaplamalı epoksi toz boya, atmosferik maddelere karşı uzun süreli direnç sağlar.
•   Optimum performans için aerodinamik olarak şekillendirilmiş giriş portu, tabana sahip tek bir ünite olarak biçimlendirilmiş ve hava akışını optimize etmek için ayarlanmıştır.
•   Preslenmiş çelik motor kapağı: salamura ve fosfatlanmış yüzey, polyester toz boyalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuludur.
•   Tahliye edilen havayı yukarı doğru dışarı atarak sıkıştırılmış çelik yan bölmeler: çinko kaplamalı, turşu ve fosfatlanmış yüzey, polyester tozu kaplamalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuludur.
•   Epoksi toz boya kaplamalı, siyah renkte elektrik kaynaklı çelik halkalardan oluşan kaza önleme ve kuş önleyici ızgaralara sahiptir. (UNI ISO 13857 standardına göre).
•   Kendi kendini temizleyen geriye eğik çelik kanatlı, sıcak daldırma galvanizli ve dinamik olarak dengelenmiş (UNI ISO 1940, Nokta 1 – Sınıf 6.3) ve kamalı çelik göbekli santrifüj fanlardır.
•   Tüm modellerde çelik kuş koruması bulunur.
•   Motorlar yalıtım sınıfı H.
•   Koruma sınıfı: IP55
•   Yalıtım sınıfı: Cl.I.

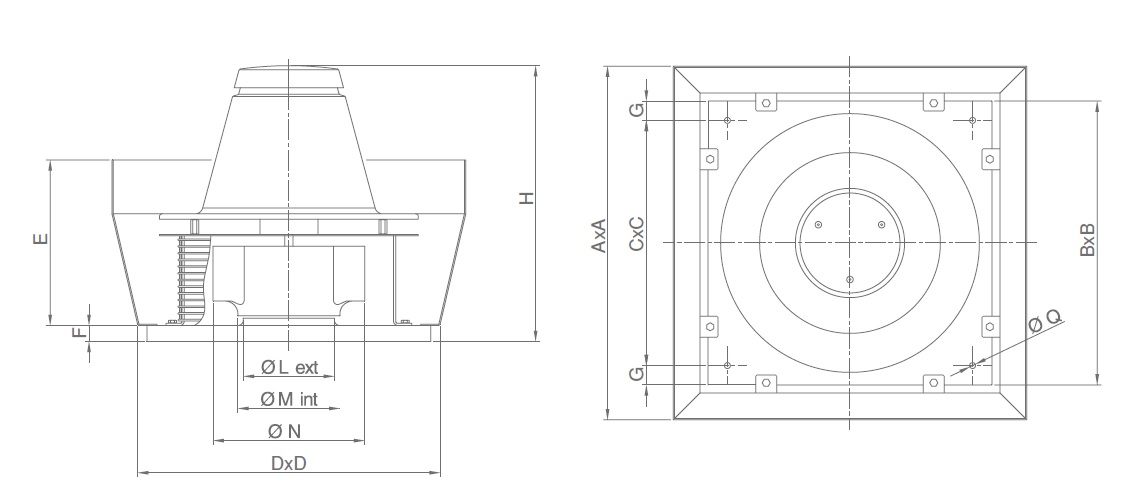

TORRETTE TR E V ÖLÇÜLER (mm)

MODEL	IMPELLERS	A	B	C	D	E	F	G	H	Ø L	Ø M	Ø N	Ø Q
TR 10 E-V 4P	283 x 101	652	410	357	440	328	38	26,5	502	170	187,5	283	11
TR 15 E-V 4P	315 x 100	652	410	357	440	328	38	26,5	502	182	199	315	11
TR 20 E-V 4P	395 x 125	907	550	500	580	432	38	25	586	219	236,5	359	11
TR 30 E-V 4P	404 x 140	907	550	500	580	432	38	25	604	244	265,5	404	11
TR 50 E-V 4P	454 x 160	907	550	500	580	432	38	25	631	278	298	454	11
TR 70 E-V 4P	500 x 160	1144	830	750	860	491	38	40	723	328	335	504	12
TR 70 E-V 6P	560 x 180	1144	830	750	860	491	38	40	723	365	375	564	12
TR 100 E-V 4P	560 x 180	1144	830	750	860	491	38	40	723	365	375	564	12
TR 100 E-V 6P	630 x 224	1462	980	900	1010	595	38	40	903	415	421	635	12
TR 100 E-V 8P	710 x 224	1462	980	900	1010	595	38	40	903	465	472	715	12
TR 150 E-V 6P	710 x 250	1462	980	900	1010	595	38	40	903	465	472	715	12
TR 150 E-V 8P	800 x 250	1462	980	900	1010	595	38	40	903	520	529	805	12
TR 180 E-V 6P	800 x 224	1462	980	900	1010	595	38	40	903	520	529	805	12
TR 210 E-V 6P	800 x 250	1462	980	900	1010	595	38	40	903	520	529	805	12
