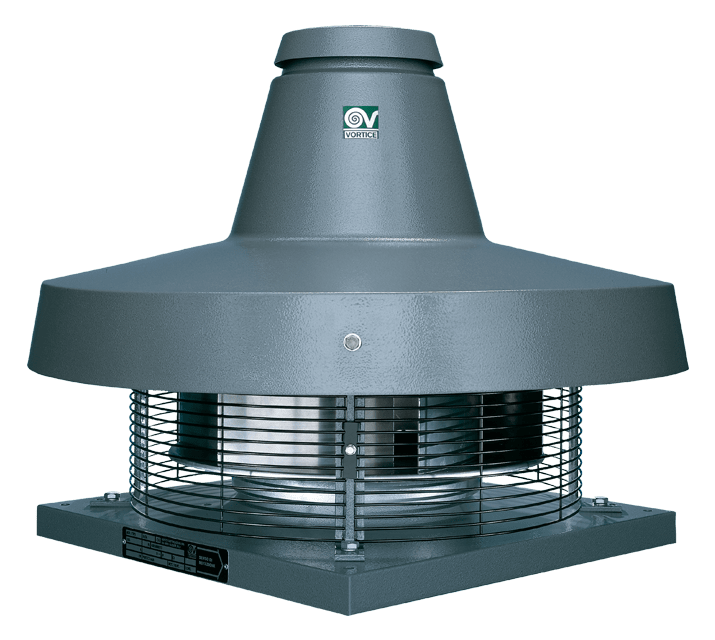

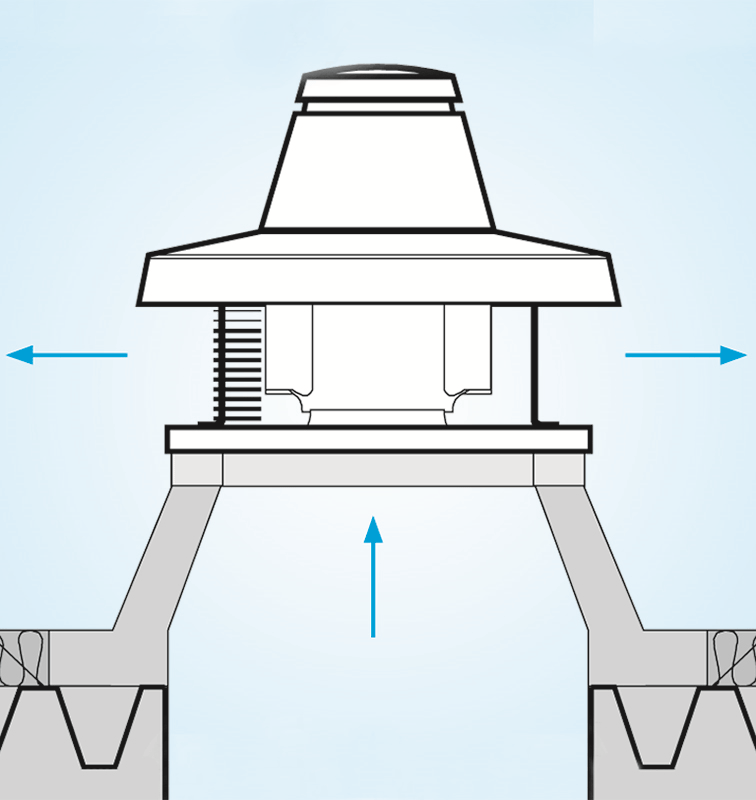

RADYAL FANLI YATAY ATIŞLI ÇATI TİPİ ASPİRATÖRLER


890 m3/h ile 18000 m3/h arasında hava debisine sahip santrifüj çatı fanları, 120 dakika boyunca 400 °C'ye kadar olan sıcak dumanları emmeye uygundur. Yapı, giriş portunu, silindirik bir güvenlik ızgarasını, motor ve terminal kutusunu, çarkı ve koruyucu kapağı içeren bir kare geometri tabanından oluşur. Ticari, endüstriyel bina bloklarının düz çatılarına montaj için uygundur.

•    Fosfatlı preslenmiş çelikten imal edilmiş, dövülmüş efekt kaplamalı epoksi toz boya, atmosferik maddelere karşı uzun süreli direnç sağlar.
•    Optimum performans için aerodinamik olarak şekillendirilmiş giriş portu, tabana sahip tek bir ünite olarak biçimlendirilmiş ve hava akışını optimize etmek için ayarlanmıştır.
•    Galvaniz yüzey işlemeli çelik motor montaj plakası vardır.
•    Galvaniz yüzey işlemeli çelikten yapılmış üst plaka ile taşınan koruyucu kapak mevcuttur.
•    Soğuk toz, preslenmiş çelikten yapılmış, polyester toz boya kaplı ve fırınlanmış dövülmüş efekt kaplamalı, gri renkte bir soğutma odasına çekilir.
•    Preslenmiş çelik motor kapağı: salamura ve fosfatlanmış yüzey, polyester toz boyalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuludur.

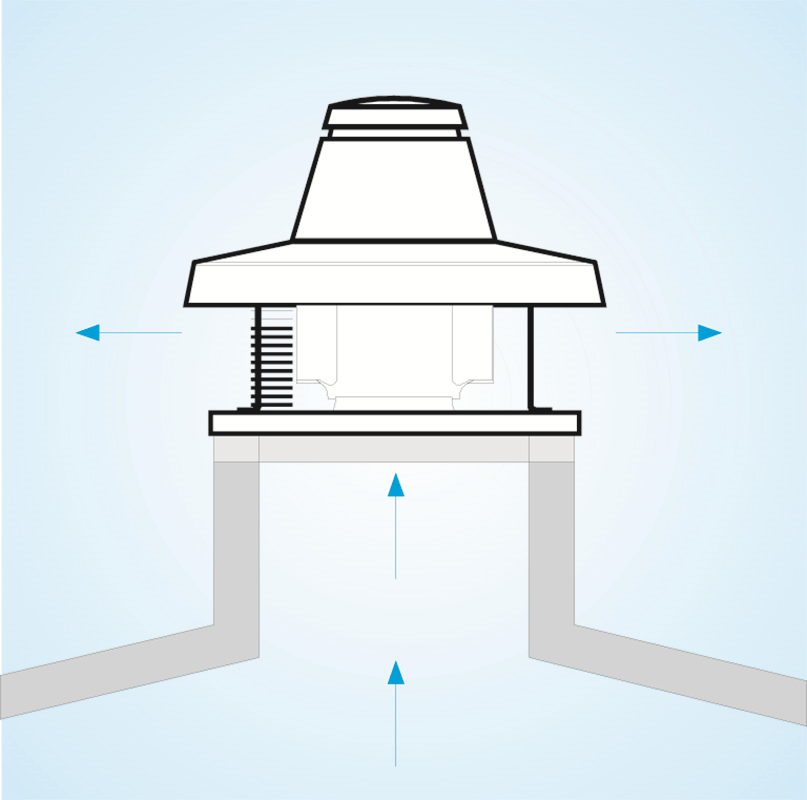

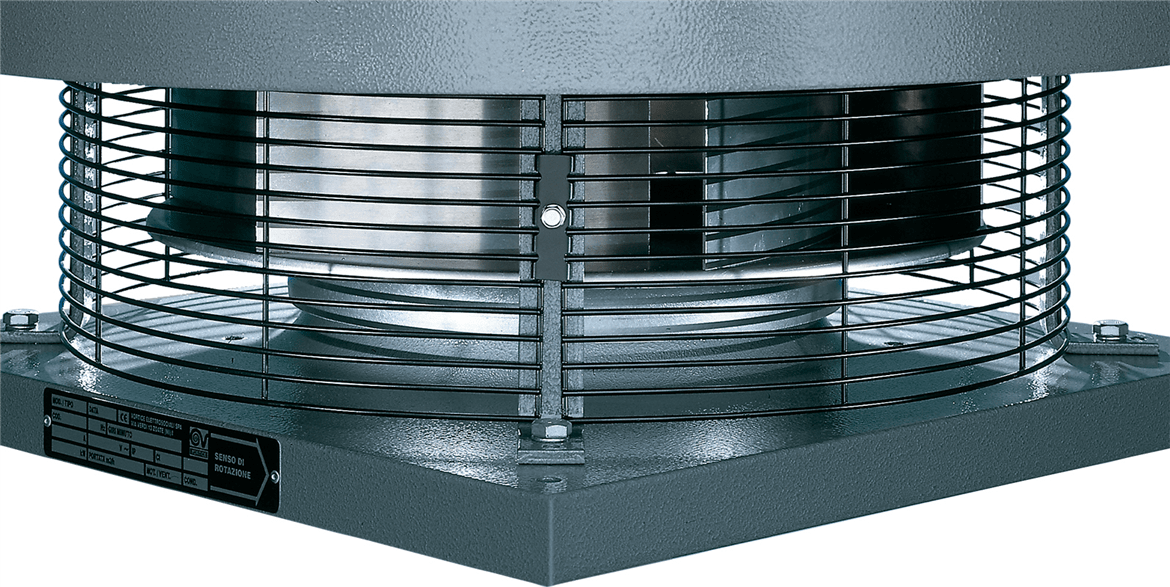

•    Epoksi toz boya kaplamalı, siyah renkte elektrik kaynaklı çelik halkalardan oluşan kaza önleme ve kuş önleyici ızgaralara sahiptir (UNI ISO 13857 standardına göre).
•    Elektrolitik galvanizli çelikten, dinamik olarak dengelenmiş (UNI ISO 1940, Nokta 1 – Sınıf 6.3) kendi kendini temizleyen geriye eğik kanatlı santrifüj pervanelidir.
•    Tüm modellerde çelik kuş koruması bulunur.
•    N ° 327/2011 / UE Avrupa Yönetmeliği’ni tanımayan ülkelerde kullanım, sıcak duman arıtımı, -25 ° C ile + 90 ° C arasındaki ortam sıcaklığı dışındaki uygulamalar için kabul edilmektedir.
•    EN 12101-3’e göre 400 ° C’de 2 saat sürekli duman çıkarımı için tasarlanmıştır.
•    Motorlar yalıtım sınıfı H.
•    Koruma sınıfı: IP55
•    Yalıtım sınıfı: Cl.I.

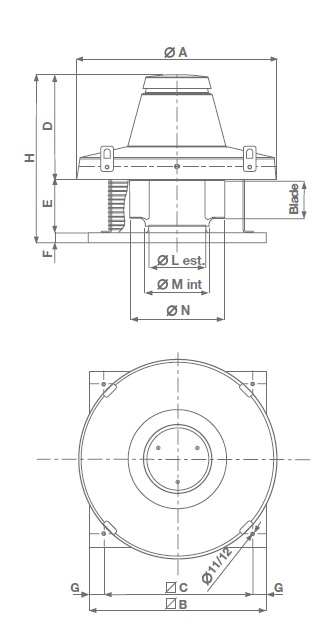

TORRETTE TR ED ÖLÇÜLER (mm)






  MODEL Ø A B C D E F G H Ø L Ø M Ø N Blade
SINGLE-PHASE TRM 10 E 4P 600 410 357 310 108 38 26,5 456 170 187,5 283 101
TRM 15 E 4P 600 410 357 310 108 38 26,5 456 182 199 315 100
TRM 20 E 4P 780 550 500 398 128 38 25 564 219 236,5 359 125
TRM 30 E 4P 780 550

500

398 146 38 25 582 244 265,5 404 140
TRM 50 E 4P 780 550 500 398 173 38 25 609 278 298 454 160
TRM 70 E 4P 1015 830 750 449 283 38 40 770 328 335 504 160
THREE - PHASE TRT 10 E 4P 600 410 357 310 108 38

26,5

456 170 187,5 283 101
TRT 15 E 4P 600 410 357 310 108 38 26,5 456 182 199 315 100
TRT 20 E 4P 780 550 500 398 128 38 25 564 219 236,5 359 125
TRT 30 E 4P 780 550 500  398 146 38 25 582 244 265,5 404 140
TRT 50 E 4P 780 550 500 398 173 38 25 609 278 298 454 160
TRT 70 E 4P 1015 830 750 449 283 38 40 770 328 335 504 160
TRT 70 E 6P 1015 830 750 449 283 38 40 770 365 375 564 180
TRT 100 E 4P 1015 830 750 449 283 38 40 770 365 375 564 180
TRT 100 E 6P 1165 980 900 605 383 38 40 1026 415 421 635 224
TRT 100 E 8P 1165 980 900 605 383 38 40 1026 465 472 715 224
TRT 150 E 6P 1165 980 900 605 383 38 40 1026 465 472 715 250
TRT 150 E 8P 1165 980 900 605 383 38 40 1026 520 529 805 250
TRT 180 E 6P 1165 980 900 605 383 38 40 1026 520 529 805 224
TRT 210 E 6P 1165 980 900 605 383 38 40 1026 520 529 805 250
