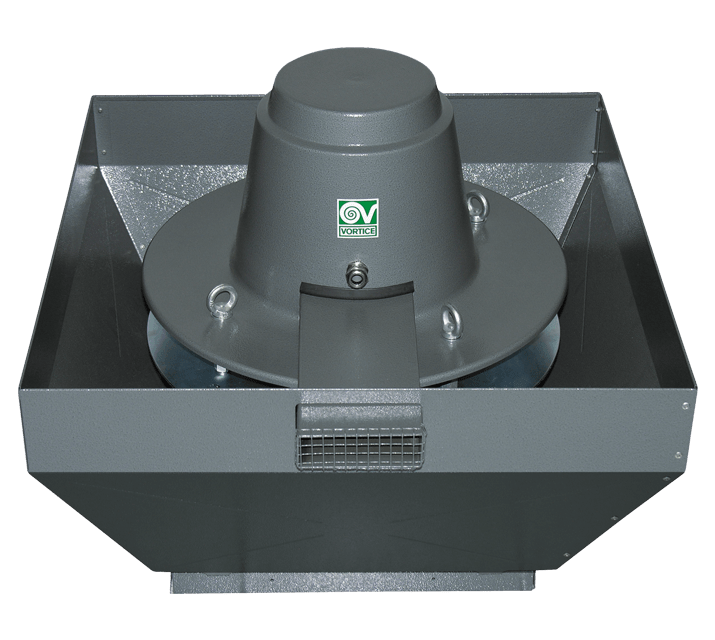

VORTICE TORRETTE TR ED V

VORTICE TORRETTE TR ED
RADYAL FANLI DİKEY ATIŞLI ÇATI TİPİ ASPİRATÖRLER

Sıcak duman tahliyesi için dikey tahliyeli santrifüj çatı fanlarıdır. Fabrikalar, hastaneler, gece kulüpleri, ofisler, tiyatrolar, apartmanlar, spor salonları, restoranlar, vb. için konut ve endüstriyel ortamlarda uygulama için uygundur. Tüm çatıların üzerine kurulumu kolaydır. Polyester boyalı, galvanizli çelik takviyeli dikey hava tahliyesi sağlar.

•   Fosfatlı preslenmiş çelikten imal edilmiş, dövülmüş efekt kaplamalı epoksi toz boya, atmosferik maddelere karşı uzun süreli direnç sağlar.
•   Optimum performans için aerodinamik olarak şekillendirilmiş giriş portu, tabana sahip tek bir ünite olarak biçimlendirilmiş ve hava akışını optimize etmek için ayarlanmıştır.
•   Galvaniz yüzey işlemeli çelik motor montaj plakası vardır.
•   Galvaniz yüzey işlemeli çelikten yapılmış üst plaka ile taşınan koruyucu kapak mevcuttur.
•   Soğuk toz, preslenmiş çelikten yapılmış, polyester toz boya kaplı ve fırınlanmış dövülmüş efekt kaplamalı, gri renkte bir soğutma odasına çekilir.
•   Preslenmiş çelik motor kapağı: salamura ve fosfatlanmış yüzey, polyester toz boyalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuludur.
•   Epoksi toz boya kaplamalı, siyah renkte elektrik kaynaklı çelik halkalardan oluşan kaza önleme ve kuş önleyici ızgaralar mevcuttur (UNI ISO 13857 standardına göre).
•   Elektrolitik galvanizli çelikten, dinamik olarak dengelenmiş (UNI ISO 1940, Nokta 1 – Sınıf 6.3) kendi kendini temizleyen geriye eğik kanatlı santrifüj pervanelidir.
•   Tüm modellerde çelik kuş koruması bulunur.
•   N ° 327/2011 / UE Avrupa Yönetmeliği’ni tanımayan ülkelerde kullanım, sıcak duman arıtımı, -25 ° C ile + 90 ° C arasındaki ortam sıcaklığı dışındaki uygulamalar için kabul edilmektedir.
•   N 12101-3’e göre 400 ° C’de 2 saat sürekli duman çıkarımı için tasarlanmıştır.
•   Motorlar yalıtım sınıfı H.
•   Koruma sınıfı: IP55
•   Yalıtım sınıfı: Cl.I.

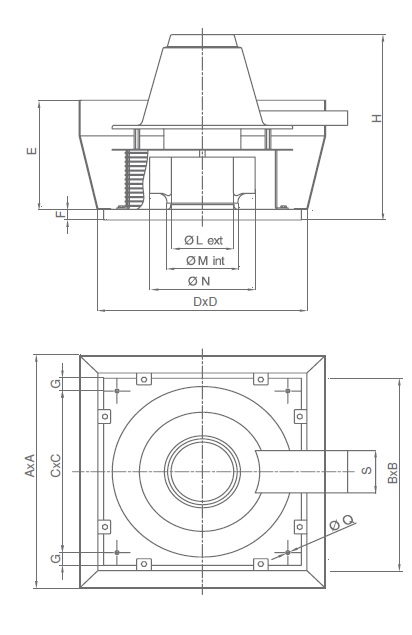

VORTICE TORRETTE TR ED ÖLÇÜLER (mm)

MODEL	A	B	C	D	E	F	G	H	Ø L	Ø M	Ø N	Ø Q	R	S
TR 10 ED-V 4P	652	410	357	440	328	38	26,5	538	183	187,5	284	11	40	134
TR 15 ED-V 4P	652	410	357	440	328	38	26,5	538	206	211	319	11	40	134
TR 20 ED-V 4P	907	550	500	580	432	38	25	653	231	236,5	359	11	40	158
TR 30 ED-V 4P	907	550	500	580	432	38	25	653	260	265,5	404	11	40	158
TR 50 ED-V 4P	907	550	500	580	432	38	25	669	292	298	454	11	40	158
TR 70 ED-V 4P	1144	830	750	860	491	38	40	723	328	335	504	12	50	194
TR 70 ED-V 6P	1144	830	750	860	491	38	40	723	328	335	504	12	50	194
TR 100 ED-V 4P	1144	830	750	860	491	38	40	723	365	375	564	12	50	194
TR 100 ED-V 6P	1462	980	900	1010	595	38	40	923	415	421	635	12	50	194
TR 100 ED-V 8P	1462	980	900	1010	595	38	40	923	465	472	715	12	50	194
TR 150 ED-V 6P	1462	980	900	1010	595	38	40	923	465	472	715	12	50	194
TR 150 ED-V 8P	1462	980	900	1010	595	38	40	923	520	529	805	12	50	194
TR 180 ED-V 6P	1462	980	900	1010	595	38	40	923	520	529	805	12	50	194
TR 210 ED-V 6P	1462	980	900	1010	595	38	40	923	520	529	805	12	50	194
