VORTICE TIRACAMINO
VORTICE TIRACAMINO
ŞÖMİNE BACA FANLARI

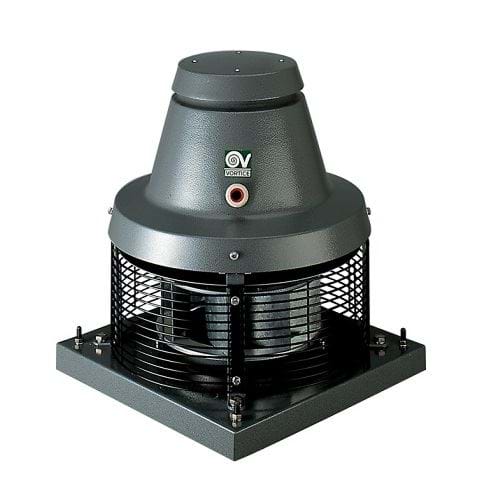

Tek boyutta yapılmış radyal santrifüj çatı fanı, konut şöminelerinden yukarı doğru hava akımını desteklemek için tasarlanmıştır. Yapı, giriş portunu, silindirik bir güvenlik ızgarasını, motor ve terminal kutusunu, çarkı ve koruyucu kapağı içeren bir kare geometri tabanından oluşur.
- Fosfatlı preslenmiş çelikten imal edilmiş, dövülmüş efekt kaplamalı epoksi toz boya, atmosferik maddelere karşı uzun süreli direnç sağlar.
- Optimum performans için aerodinamik olarak şekillendirilmiş giriş portu, tabana sahip tek bir ünite olarak biçimlendirilmiş ve hava akışını optimize etmek için ayarlanmıştır.
- Preslenmiş çelik motor kapağı: salamura ve fosfatlanmış yüzey, polyester toz boyalı ve fırınlanmış kaplama, renk gri, dövülmüş dokuya sahiptir.
- Dinamik olarak dengelenmiş, kendi kendini temizleyen alüminyum kanatlı, geriye doğru eğik pervaneye bağlanmış, termal aşırı yük kesme ve şaft dönüşlü asenkron motorludur (UNI ISO 1940, Nokta 1 – Sınıf 6.3).
- Maksimum hava akışı: 750 m3 / s.
- Elektrik kaynaklı çelikten yapılmış, kuş koruma ızgarası (UNI ISO 13857 standardına göre); epoksi boya, siyah renklidir.
- Cihazı baca yığınına sabitlemek için alt şasisi vardır.
- Kurulduktan sonra cihazı sabitlemek için çelik emniyet teli ile donatılmıştır.
- 200 ° C sürekli çalışma sıcaklığında kullanım için tasarlanmıştır.
- Değişken hız kontrol cihazı standart olarak verilmektedir.

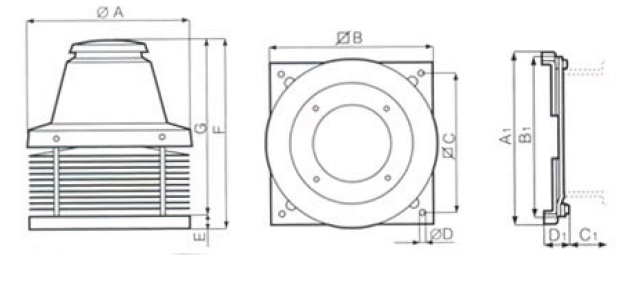

TIRACAMINO ÖLÇÜLER (mm)
A | B | C | D | E | F | G |
---|---|---|---|---|---|---|
Ø 405 - A1 401 |
410 - B1 357 |
357 - C1 140 |
Ø 10 - D1 40 |
38 | 518 | 480 |
