CASALS HB/HBA
CASALS HB/HBA
DUVAR TİPİ AKSİYAL FANLAR
Cam elyafı takviyeli plastik rotorlu duvara monte aksiyal fanlar.
Üretim Özellikleri:
- Dairesel güçlendirilmiş çerçeveli plaka eksenel fan.
- Tam çok yönlülük için motor-çark modüler montajı.
- Korozyona dayanıklı toz kaplama polyester reçine.
- IP-55 korumalı ve Sınıf F yalıtımlı standart asenkron sincap kafesli motor. Standart voltajlarla üretilmiştir: Tek fazlı motorlarda 230V 50Hz ve üç fazda 230 / 400V 50Hz, daha yüksek güçler için 4kW ve 400 / 690V 50Hz’e kadar motorlar.
- HB: Değişken hatve açılı fiberglas (diğer profiller) ile güçlendirilmiş polipropilen pervane (A2 profili) veya poliamid pervane
- HBA: Değişken hatve açılı döküm alüminyum çark.
Uygulamalar:
- Binalarda ve endüstrilerde hava yenileme.
- Maksimum çalışma sıcaklığı: tek faz 50ºC, üç faz 60ºC.
İsteğe bağlı:
- Besleme pervanesi (pervaneden motora hava yönü)
- % 100 ters çevrilebilir çark.
- 60Hz fanlar ve özel voltajlar.
- Sıcak daldırma galvaniz veya paslanmaz çelik gövde.

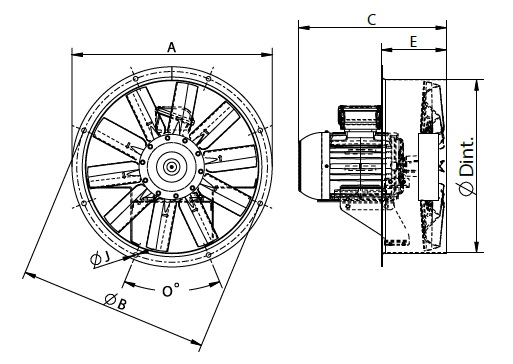

HB/HBA ÖLÇÜLER (mm)
| MODEL | Ø A | Ø B | Ø C | E | Ø I | O |
| HB / HBA 35 | 434 | 395 | 365 | 150 | 10 | 8x45º |
| HB / HBA 40 | 472 | 450 | 403 | 150 | 10 | 8x45º |
| HB / HBA 45 | 525 | 500 | 452 | 170 | 12 | 8x45º |
| HB / HBA 50 | 600 | 560 | 504 | 170 | 12 | 12x30º |
| HB / HBA 56 | 646 | 620 | 559 | 175 | 12 | 12x30º |
| HB / HBA 63 | 725 | 690 | 633 | 185 | 12 | 12x30º |
| HB / HBA 71 | 802 | 770 | 715 | 190 | 12 | 16x22,5º |
| HB / HBA 80 | 892 | 860 | 801 | 220 | 12 | 16x22,5º |
| HB / HBA 90 | 1000 | 970 | 903,5 | 340 | 12 | 16x22,5º |
| HB / HBA 100 | 1115 | 1070 | 1013 | 340 | 12 | 16x22,5º |
| HB / HBA 112 | 1234 | 1190 | 1132 | 340 | 12 | 16x22,5º |
| HB / HBA 125 | 1365 | 1320 | 1263 | 340 | 15 | 20x18º |
