CASALS HJBMX ATEX

CASALS HJBMX ATEX
Atex Sertifikalı Duvar Tipi Aksiyal Exproof Fan

Cam elyafı takviyeli plastik rotorlu duvara monte exproof aksiyal fanlar.

Üretim Özellikleri:
•   Inox çelik AISI 304’ten yapılmış kare plakaya sahiptir.
•   Değişken hatve açılı PAGAS pervanesi mevcuttur.
•   ROHS 2002/95 / EC Direktifine (Elektrikli ve Elektronik Ekipmanlarda Bazı Tehlikeli Maddelerin Kullanımının Kısıtlanması) göre galvanizli motor desteği ve koruma muhafazası ile birlikte tedarik edilir.
•   ATEX standart asenkron motorludur.
•   ATEX sertifikalı: II2G Ex-d, Tek fazlı motorlar için standart voltajlar 230V 50Hz ve üç fazlı motorlar için 230 / 400V 50Hz. IP55 koruması.

Uygulamalar:
•   Binalarda ve endüstrilerde hava yenileme.
•   Duman tahliyesi (maks. 45-50ºC).
•   Motor EEx_d ile ATEX bölge 1 olarak sınıflandırılan kapalı ortamlarda genel havalandırma.
•   Maksimum çalışma sıcaklığı: 50ºC.

İsteğe Bağlı
•   Diğer alanlar için ATEX sınıflandırması.
•   60Hz fanlar ve özel voltajlar.
•   Paslanmaz koruma ızgarası.
•   ORGANİZASYON: L.O.M.
•   SERTİFİKA Nº: LOM 17.755X-C
•   2014/34 / UE Direktifi ile uyumlu

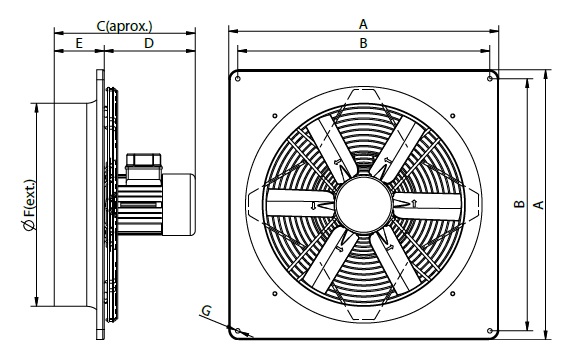

HJBMX ATEX ÖLÇÜLER (mm)

MODEL	A	B	C (aprox)	D	E	Ø F (ext)	Ø G
HJBMX 25 M4 0,09kW	370	320	274,8	192,8	82	253	7
HJBMX 25 T4 0,12kW	370	320	274,8	192,8	82	253	7
HJBMX 30 M4 0,09kW	404	337	274,5	192,8	82	308	9
HJBMX 30 T4 0,12kW	404	337	274,5	192,8	82	308	9
HJBMX 35 M4 0,18kW	460	392	297,5	211,5	86	366	9
HJBMX 35 T4 0,25kW	460	392	297,5	211,5	86	366	9
HJBMX 40 M4 0,18kW	540	504	312	212	100	406	11
HJBMX 40 T4 0,25kW	540	504	312	212	100	406	11
HJBMX 40 T6 0,18kW	540	504	312	212	100	406	11
HJBMX 45 T4 0,37kW	576	521,5	310	210	100	455	11
HJBMX 45 T6 0,18kW	576	521,5	310	210	100	455	11
HJBMX 50 T4 0,75kW	655	599,4	339,5	219,5	120	508	11
HJBMX 50 T6 0,18kW	655	599,4	323,5	203,5	120	508	11
HJBMX 56 T4 0,75kW	725	650	339,5	219,5	120	560	11
HJBMX 56 T6 0,18kW	725	650	339,5	219,5	120	560	11
